■ M-Bus 소개

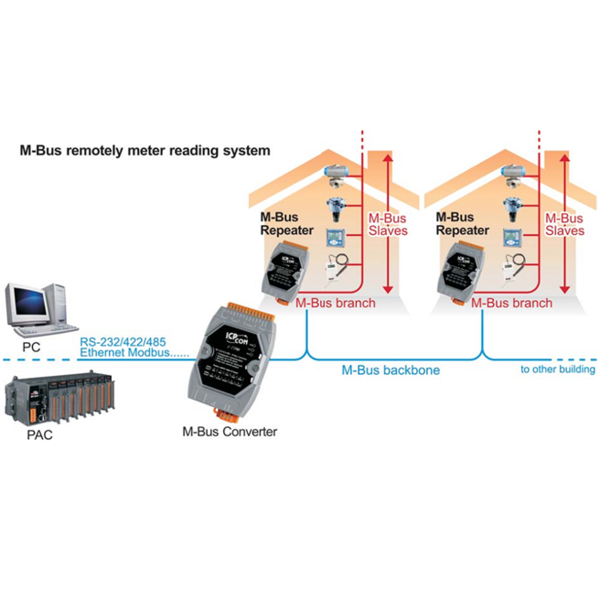

M-Bus ("Meter-Bus")는 가스 계량기, 열 계량기 또는 기타 전기 계량기의 원격 판독을 위한 유럽 표준입니다. 이 Bus는 소비자 유틸리티 미터, 다양한 센서 및 액추에이터를 포함하여 원격 전원(remotely powere) 또는 배터리 구동 시스템(battery driven systems)의 특수 요구 사항을 충족합니다. 네트워크 시스템에 정보가 보내지면, 건물의 모든 유틸리티 계량기(utility meter)를 읽을 수 있도록 계량기(meter)는 측정 된 데이터를 주기적으로 공통 마스터(예 : 휴대용 컴퓨터) 연결하여 전달합니다. 데이터를 중앙에서 수집하는 다른 방법은 모뎀을 통해 미터 판독 값을 전송하는 것입니다.

M-Bus는 열 미터의 원격 판독(remote readout of heat meters)용 갈바닉 인터페이스로 표준화되어서 관련 사용자로서 에너지 산업에 매우 중요합니다.
유틸리티 계량기(utility meters)의 원격 판독은 전통적인 방법 (공급 업체 직원의 수동 판독)부터 전체 주택 단위에 대한 모든 계량기 값의 원격 제어 수집까지 다양한 방식으로 수행 될 수 있습니다. 후자는 소비 계량기 기술 개발의 논리적 연속/확장이며 M-Bus의 도움으로 실현할 수 있습니다.

전송 매체를 위한 저렴한 비용으로 광범위한 Bus 네트워크를 구현하기 위해 시리얼 데이터 전송과 함께 2선 케이블(two-wire cable)을 사용했습니다. 슬레이브(slave)의 원격 전원 공급을 허용하기 위해 Bus의 비트(bit)는 다음과 같이 표시됩니다. 마스터(master)에서 슬레이브(slave)로의 비트(bit) 전송은 전압 레벨 이동(oltage level shifts)을 통해 수행됩니다. 논리 "1"(Mark)은 마스터의 일부인 bus driver (중계기 ; repeater)의 출력에서 ​​+36V의 공칭 전압에 해당합니다. 논리적 "0"(Space)이 전송되면 중계기(repeater)는 출력에서 Bus 전압을 12V까지 공칭 +24V로 줄입니다. 슬레이브에서 마스터로 전송되는 비트는 슬레이브의 전류 소비를 변조하여 코딩됩니다. 논리 "1"은 최대 1.5mA의 일정한 (전압, 온도 및 시간 대비) 전류로 표시되고, 추가 11-20mA의 슬레이브에 의해 증가 된 전류 드레인 요구 사항으로 논리 "0"(Space)으로 표시됩니다. 표시 상태 전류를 사용하여 인터페이스 및 미터 또는 센서 자체에 전원을 공급할 수 있습니다.

M-Bus Cable Length and Meter Number List:

M-Bus의 전송 매체로 2선 표준 전화 케이블이 사용됩니다. 슬레이브(slave)와 중계기(repeater) 사이의 최대 거리는 350m입니다. 이 길이는 최대 29Ω의 케이블 저항에 해당합니다. 이 거리는 전송 속도가 300에서 9600사이이고 최대 250개의 슬레이브가 있는 표준 구성에 적용됩니다. 최대 거리는 전송 속도를 제한하고 더 적은 수의 슬레이브를 사용하여 늘릴 수 있지만, 공간 상태의 Bus 전압은 슬레이브의 원격 전원 공급으로 인해 세그먼트의 어떤 지점에서도 12V 아래로 떨어지지 않아야 합니다.
