I-7551
절연 RS-232 to RS-232 변환기

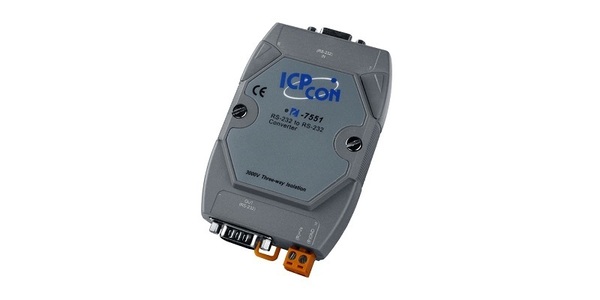

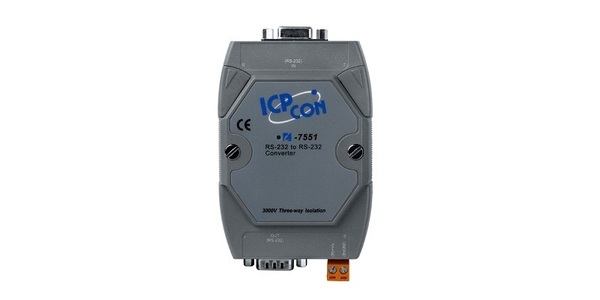

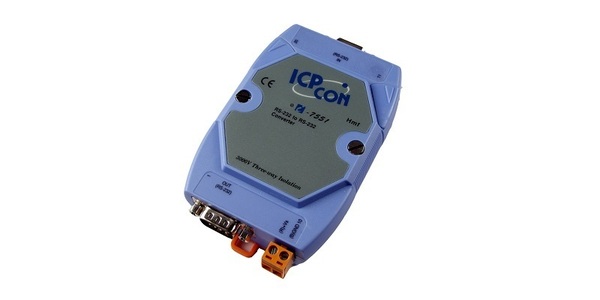

모델 : I-7551	모델 : I-7551-G

• •  3000 VDC 3-방향 절연 보호
• •  ESD 보호
• •  전원 입력 : + 10 ~ + 30 VDC
• •  전송 속도 : 300 ~ 115200 bps
• •  작동 온도 : -25 °C ~ +75 °C
• •  설치 : DIN- 레일

I-7551 포토 커플러는 2개의 RS-232 장치 사이에 완전한 전이중(제어 신호 포함) 전기 절연 채널을 제공합니다.

시스템이 서로 다른 전원을 사용하거나, 노이즈 신호가 있거나, 다른 접지 전위에서 작동해야 하는 경우, 이러한 절연은 중요한 고려 사항입니다.

I-7551은 어떤 제어 신호가 사용되는지 재구성 할 수 있는 옵션을 제공합니다.

DSR 대신 CTS를 선택할 수 있으며 DTR 대신 RTS를 선택할 수 있습니다.

I-7551은 2 개의 DC-to-DC 컨버터를 통합합니다.

I-7551의 절연은 입력 및 출력 인터페이스 회로에 있습니다. 즉, I-7551은 3방향 절연 RS-232 to RS-232 중계기입니다.

인터페이스 입력 TxD, RxD, CTS, RTS, GND 또는 TxD, RxD, DSR, DTR, GND  점퍼 JP1 및 JP2는 RS-232 입력 소스 유형을 선택하는 데 사용됩니다 출력 TxD, RxD, CTS, RTS, GND 또는 TxD, RxD, DSR, DTR, GND 이동 거리 최대 15 미터 at 115200bps 속도 300 ~ 115200 bps ESD 보호  Yes 3000 VDC 3-방향 절연 보호 Yes 연결부 RS-232 입력 9-핀 Female D-Sub RS-232 출력 9 핀 Male D-Sub LED 표시기 전원 / 통신 Yes 전원 입력 전압 범위 +10 VDC ~ +30 VDC(비 절연) 소비 전력 1.2 W 기계 케이스 플라스틱 인화성 난연 재질 (UL94-V0 레벨) 치수 (W x H x D) 72 mm x 118 mm x 35 mm 설치 DIN- 레일 환경 작동 온도 -25 °C ~ +75 °C 보관 온도 -30 °C ~ +75 °C 습도 10 ~ 90 % RH, 비 응축

I-7551 CR 절연 RS-232-RS-232 변환기 (RoHS) I-7551-G CR 절연 RS-232-RS-232 변환기 (회색 커버) (RoHS)

GPSU06U-6 24 VDC/0.25 A, 6 W 전원 공급 장치 DIN-KA52F 24 VDC/1.04 A, 25 W 전원 공급 장치 (Din 레일 장착)
