I-7513
- 제품명
- I-7513
- 용도
- RS-485 허브
- 특성
- 3-방향 절연 RS-485 Active Star Wiring 허브
- 제조사
- ICPDAS(대만)

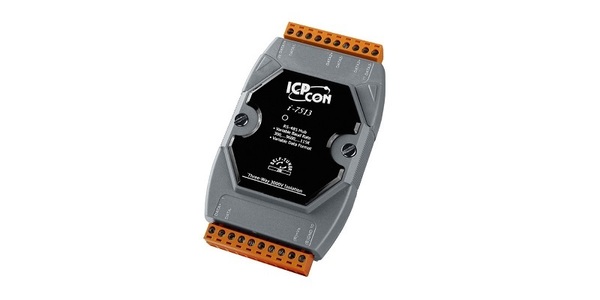

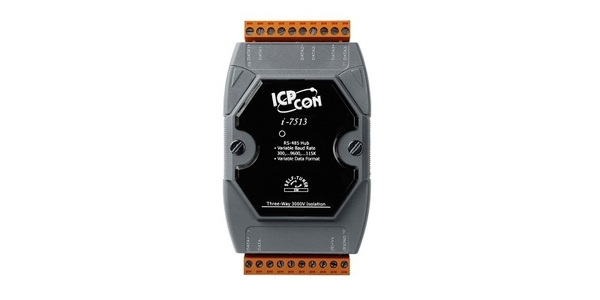

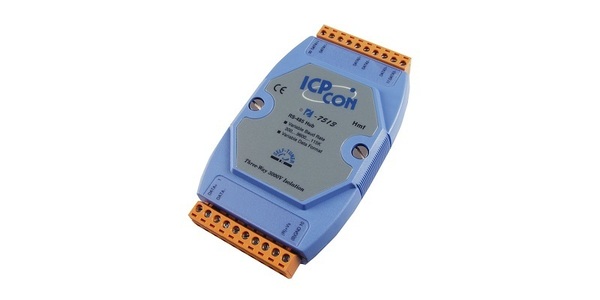

| I-7513 3-방향 절연 RS-485 Active Star 배선 허브 |
|
 |
 |
| 모델명 : I-7513 | 모델명 : I-7513-G |
- * RS-485 능동형 성형 배선 (Active Star Wiring) 애플리케이션
- * 자동으로 RS-485 방향 제어
- * 3000 VDC 3-방향 절연 보호
- * RS-485 데이터 라인용 ESD 보호
- * 전원 입력 : + 10 ~ + 30 VDC
- * 작동 온도 : -25 °C ~ +75 °C
- * DIN- 레일
I-7513은 3-채널 RS-485 Active Star Wiring Hub입니다. 이 장치에는 3개의 독립적인 RS-485 출력 채널이 있으며, 각 출력 채널에는 자체 드라이버가 있어 각 채널의 케이블 길이가 1200 피트 (4,000 피트)인 신호를 전송할 수 있습니다.
I-7513에는 허브 및 리피터 기능이 모두 포함되어 있어서 각 출력 채널을 다른 허브에 연결할 수 있습니다.
또한 절연부에 입력 및 출력 인터페이스 회로에 있어서 3-방향 절연이 가능한 모듈입니다.
| 인터페이스 | |
| 입력 (마스터) | 1 RS-485 채널 : Data +, Data- |
| 출력 (슬레이브) | 3 RS-485 채널 : Data +, Data- |
| 전송 거리 | 9.6 kbps에서 최대 1,200 미터 ; 115.2 kbps 에서 최대 400 미터 (Belden 9841 2P 트위스트 페어 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음) |
| Self-Tuner ASIC 내장 | Yes |
| 속도 | 300 ~ 115200bps |
| ESD 보호 | Yes |
| 3000 VDC 3-방향 절연 보호 | Yes |
| 연결부 | 탈착식 10 핀 단자대 x 2 |
| LED 표시기 | |
| 전원/통신 | Yes |
| 전원 | |
| 입력 전압 범위 | +10 VDC ~ +30 VDC (비 절연) |
| 소비 전력 | 2.16 W |
| 기계 | |
| 케이스 | 플라스틱 |
| 인화성 | 난염 재질 (UL94-V0 레벨) |
| 치수 (W x H x D) | 72mm x 122mm x 35mm |
| 설치 | DIN- 레일 |
| 환경 | |
| 작동 온도 | -25 °C ~ +75 °C |
| 보관 온도 | -30 °C ~ +75 °C |
| 습도 | 10 ~ 90 % RH, 비 응축 |
| I-7513 CR | 3-방향 절연 RS-485 능동형 스타 배선 허브 (RoHS) |
| I-7513-G CR | 3-방향 절연 RS-485 능동형 스타 배선 허브 (그레이 커버) (RoHS) |
