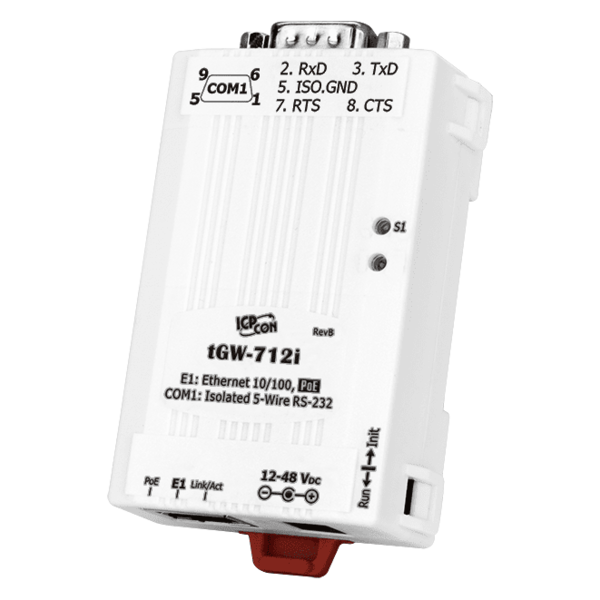

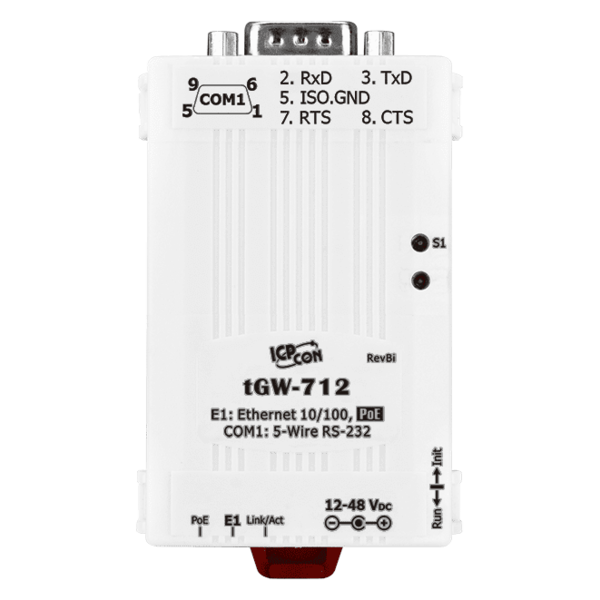

tGW-712/tGW-712i

초소형 Modbus/TCP to RTU/ASCII 게이트웨이
with PoE 및 RS-232 포트 1개 (DB-9 Male 커넥터) (i 모델 절연)

특징

• Modbus TCP/UDP 마스터 및 슬레이브 지원
• Modbus RTU/ASCII 마스터 및 슬레이브 지원
• 시리얼 포트당 최대 TCP 연결 수(마스터): 32개
• Read-cache 기능으로 Modbus TCP/UDP 응답 속도 향상
• 장치 검색용 UDP 응답 기능 지원 (UDP Search)
• 고정 IP 또는 DHCP 네트워크 설정
• 시리얼 및 네트워크 구성을 위한 초소형 웹 서버(HTTP)

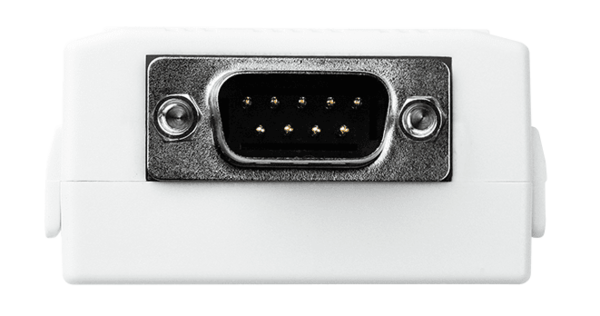

• 배선이 쉬운 Male DB-9 커넥터
• 가성비 높은 Modbus 게이트웨이


소개

Modbus는 산업 현장에서 표준으로 자리 잡은 통신 프로토콜로, 산업용 전자 장치를 연결할 때 가장 널리 쓰이는 방식입니다. 하나의 RS-485 네트워크에 여러 장치를 연결해 통신할 수 있어, 시스템을 간단히 구성할 수 있습니다. 특히 SCADA 시스템에서 상위 컴퓨터와 원격 단말 장치(RTU)를 연결하는 용도로 많이 사용됩니다.

tGW-700은 Modbus TCP를 RTU/ASCII로 변환하는 게이트웨이입니다. Modbus TCP 호스트가 이더넷을 통해 시리얼 Modbus RTU/ASCII 장치와 통신할 수 있게 해 주므로, 기존 시리얼 통신의 케이블 길이 제한에서 벗어날 수 있습니다. 또한 두 시리얼 장치를 TCP/IP로 연결하는 페어 연결(시리얼 브리지·시리얼 터널) 구성도 가능합니다. 이더넷 기능이 없는 메인프레임, 서버 등 Modbus RTU/ASCII 장비를 네트워크로 연결할 때 유용합니다.

Read-cache 기능은 이전 요청과 응답을 모듈 내부 메모리에 저장해 둡니다. 여러 HMI/SCADA 마스터가 같은 RTU 슬레이브에 동일한 요청을 보내면, 저장된 응답을 즉시 돌려줍니다. 덕분에 RS-485 버스의 통신 부하가 크게 줄고, TCP 응답이 빨라지며, 시스템 전체의 안정성도 높아집니다.

tGW-700 시리즈는 IEEE 802.3af(Class 1)를 완벽히 준수하는 PoE 기능을 제공합니다. 일반 Cat.5 이더넷 케이블 하나로 NS-205PSE 같은 PoE 스위치에서 전원을 공급받을 수 있고, PoE 스위치가 없는 현장에서는 DC 어댑터로도 전원을 공급할 수 있습니다. 또한 초저전력으로 설계되어, 모듈을 대량으로 설치할수록 전기료 등 운영 비용 절감 효과가 커집니다. 에너지 효율이 높은 장비를 선택하는 것은 친환경 운영에도 도움이 됩니다.

적용

• 공장, 건물 및 집 자동화
• 원격 진단 및 관리
• 태양광 모니터링
