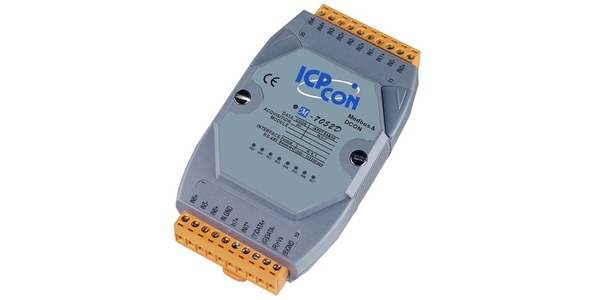

I-7052 (D) / M-7052 (D)
- 제품명
- I-7052 (D) / M-7052 (D)
- 용도
- 디지털 I/O (DC)
- 특성
- 8-채널 절연(Isolated) 디지털 입력
- 제조사
- ICPDAS(대만)
|
|
|
||||||||||||

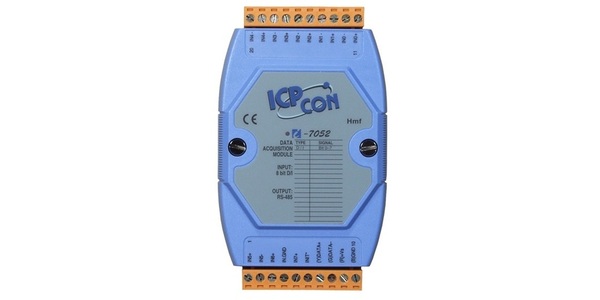

I-7052는 디지털 입력을 위해 완전히 독립적인 6 개의 채널과 2 개의 공통 접지 채널을 제공합니다.
Diffential 입력에는 채널 간 절연 기능이 있으며, 배선 연결을 통해 sink 또는 source-type 입력을 선택할 수 있습니다.
모든 채널은 DI 채널 상태 모니터링을 위한 16-bit 8개의 LED 표시기로 사용할 수 있습니다.
4 kV ESD 보호 및 5000 Vrms 모듈 내부 절연이 표준입니다.

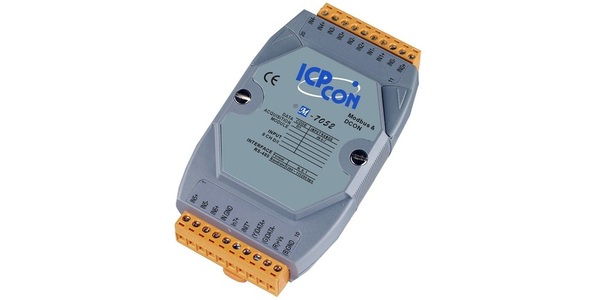

M-7052는 I-7052와 동일한 하드웨어 사양을 가지고 있지만 DCON 프로토콜 뿐만 아니라 Modbus RTU 프로토콜을 추가로 지원합니다.
빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단, 테스트 장비.
| 모델 | I-7052 | M-7052 | I-7053_FG | M-7053 | |
| I-7052D | M-7052D | I-7053D_FG | M-7053D | ||
| 디지털 입력 / 카운터 | |||||
| 채널 | 8 | 16 | |||
| 유형 | Dry Contact | - | Source | ||
| Wet Contact | Sink/Source | - | |||
| Wet Contact | On 전압 레벨 | +4 ~ 30 VDC | - | ||
| Off 전압 레벨 | +1 VDC Max. | - | |||
| Dry Contact | On 전압 레벨 | - | Open | ||
| Off 전압 레벨 | - | Close to GND | |||
| Dry Contact 유효 거리 |
- | 최대 500m | |||
| 카운터 | 최대 카운트 | 65535 (16-bit) | |||
| 최대 입력 주파수 | 100 Hz | ||||
| 최소 펄스 폭 | 5 ms | ||||
| 입력 임피던스 | 3 KΩ | - | |||
| 채널 간 절연 | YES, ±2 kV for differential only. | - | |||
| 과전압 보호 | ± 35 VDC | ||||
| 모델 | I-7052 | M-7052 | I-7053_FG | M-7053 |
| I-7052D | M-7052D | I-7053D_FG | M-7053D | |
| 통신 | ||||
| 인터페이스 | RS-485 | |||
| Format | (N, 8, 1) (N, 8, 1) (E, 8, 1) | |||
| 전송 속도 | 1200 ~ 115200bps | |||
| 프로토콜 | DCON | Modbus RTU, DCON | DCON | Modbus RTU, DCON |
| 듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | |||
| LED 표시기/디스플레이 | ||||
| 시스템 LED 표시기 | YES, 전원/통신 표시 1 개 | |||
| I/O LED 표시기 | - | |||
| YES, 8 개의 LED가 디지털 입력 표시 | YES, 16 개의 LED가 디지털 입력 표시 | |||
| 7-분절 LED 디스플레이 | - | |||
| 절연 (Isolation) | ||||
| 모듈 내 절연, 필드-to-로직 | 5000 Vrms | - | ||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | 각 터미널에 대해 4 kV 접점 | - | ||
| 무작위 포인트 8 kV Air | - | |||
| EFT (IEC 61000-4-4) | 전력선 용 ± 4kV | - | ||
| Surge (IEC 61000-4-5) | - | |||
| 전원 | ||||
| 역 극성 보호 | YES | |||
| 입력 범위 | 10 ~ 30 VDC | |||
| 소비 전력 | 0.2 W | 0.2 W | 0.7W | 0.7W |
| 0.6 W | 0.6 W | 0.9W | 0.9W | |
| 기구 | ||||
| 치수 (W x L x H) | 72mm x 123mm x 35mm | |||
| 설치 | DIN 레일 또는 벽면 장착 | |||
| 환경 | ||||
| 작동 온도 | -25 ~ + 75 ° C | |||
| 보관 온도 | -40 ~ + 85 ° C | |||
| 습도 | 10 ~ 95 % RH, 비 응축 | |||
| I-7052 CR | 8-채널 절연(Isolation) 디지털 입력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS) |
| I-7052D CR | I-7052 with LED 디스플레이 (Blue Cover) (RoHS) |
| I-7052D-G CR | I-7052 with LED 디스플레이 (Gray Cover) (RoHS) |
| M-7052-G CR | 8-채널 절연(Isolation) 디지털 입력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
| M-7052D-G CR | M-7052 with LED 디스플레이 (Gray Cover) (RoHS) |
| I-7053_FG CR | 16-채널 비절연(non-isloation) 디지털 입력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS) |
| I-7053_FG-G CR | 16-채널 비절연(non-isloation) 디지털 입력 모듈 with DCON 프로토콜 (Gray Cover) (RoHS) |
| I-7053D_FG CR | I-7053_FG with LED 디스플레이 (Blue Cover) (RoHS) |
| I-7053D_FG-G CR | I-7053_FG with LED 디스플레이 (Gray Cover) (RoHS) |
| M-7053-G CR | 16-채널 비절연(non-isolation) 디지털 입력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
| M-7053D-G CR | M-7053 with LED 디스플레이 (Gray Cover) (RoHS) |
