M-7041-A5 (D) / M-7041P-A5 (D)
- 제품명
- M-7041-A5 (D) / M-7041P-A5 (D)
- 용도
- 디지털 I/O (DC)
- 특성
- 14-채널 고전압 절연(Isolation) 디지털 입력
- 제조사
- ICPDAS(대만)
|
| ~ NEW ~ |
|
||||||
 |
 |
||||||

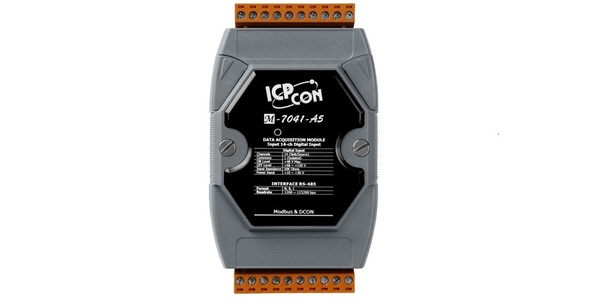

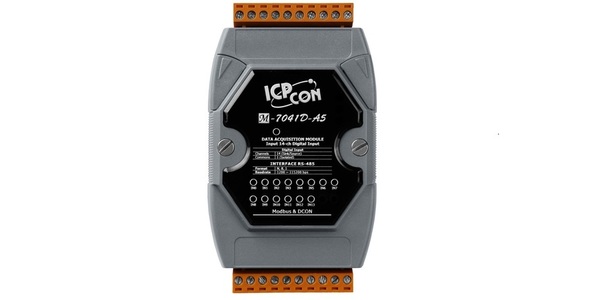

| 모델명 : M-7041-A5 | 모델명 : M-7041D-A5 | ||||||
M-7041(D)-A5는 photocouple 절연을 특징으로하는 고전압 디지털 입력을 위해 14 개의 채널을 제공합니다.
입력 전압 레벨은 150V까지 높아질 수 있습니다. 또한 SInk 또는 Source 형식의 디지털 입력을 배선 연결을 통해 선택할 수 있으며 모든 채널을 16-bit 카운터로 사용할 수 있습니다.
M-7041D-A5에는 DI 채널 상태 모니터링을 위한 14 개의 LED 표시등이 있습니다. 4 kV ESD 보호 및 3750 VDC 내부 모듈 절연이 표준입니다.
M-7041(D) -A5는 소프트웨어를 통해 구성 할 수 있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.
| 모델 | M-7041-A5 | M-7041D-A5 | |
| 디지털 입력 / 카운터 | |||
| 채널 | 14 | ||
| 접점 | Wet | ||
| Sink/Source (NPN/PNP) | Sink/Source | ||
| Wet Contact | On 전압 레벨 | +68 ~ +150 VDC | |
| Off 전압 레벨 | +48 VDC Max. | ||
| Dry Contact | On 전압 레벨 | - | |
| Off 전압 레벨 | - | ||
| 카운터 | 최대 카운트 | 65535 (16-bit) | |
| 최대 입력 주파수 | 100 Hz | ||
| 최소 펄스 폭 | 5 ms | ||
| 입력 임피던스 | 50 KΩ | ||
| 모델 | M-7041-A5 | M-7041D-A5 |
| 통신 | ||
| 인터페이스 | RS-485 | |
| Format | N, 8, 1 | |
| 전송 속도 | 1200 ~ 115200bps | |
| 프로토콜 | Modbus RTU, DCON | |
| 듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | |
| LED 표시기/디스플레이 | ||
| 시스템 LED 표시기 | YES, 전원/통신 표시 1 개 | |
| I / O LED 표시기 | - | 예 |
| 절연 (Isolation) | ||
| 모듈 내 절연, 필드-to-로직 | 3750VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 터미널에 대해 4kV 접점 | |
| 무작위 포인트 8 kV Air | ||
| EFT (IEC 61000-4-4) | ± 4kV, RS-485 포트의 경우 ± 2kV | |
| 전원 | ||
| 역 극성 보호 | YES | |
| 입력 범위 | 10 ~ 30 VDC | |
| 소비 전력 | 0.2 W | 1.0 W |
| 기구 | ||
| 치수 (W x L x H) | 72mm x 123mm x 35mm | |
| 설치 | DIN 레일 또는 벽면 장착 | |
| 환경 | ||
| 작동 온도 | -25 ~ + 75 ° C | |
| 보관 온도 | -40 ~ + 85 ° C | |
| 습도 | 10 ~ 95 % RH, 비 응축 | |
| M-7041-A5-G CR | 14-채널 고전압 절연 디지털 입력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
| M-7041D-A5-G CR | M-7041-A5 with LED 디스플레이 (Gray Cover) (RoHS) |
