제품 상세보기
;)
;)
;)
;)
;)

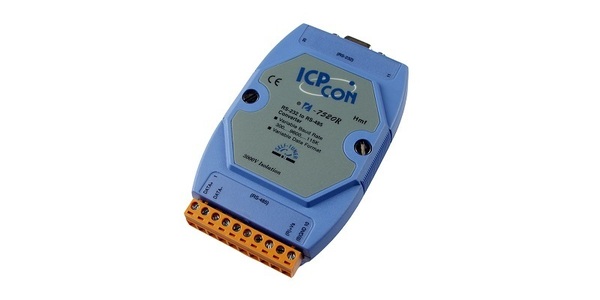

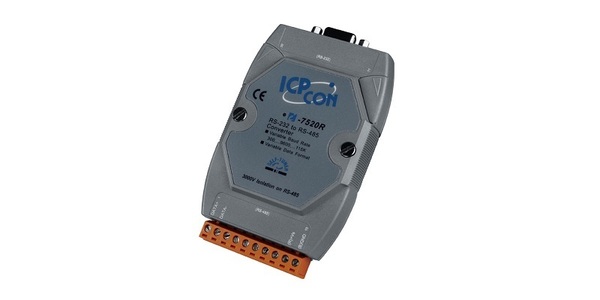

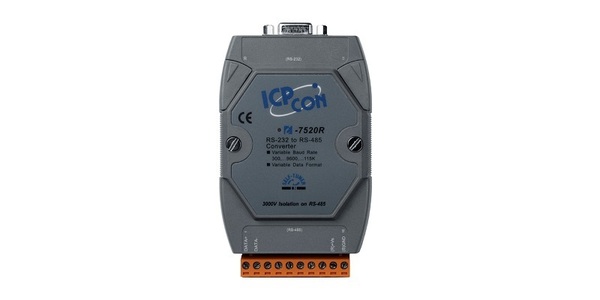

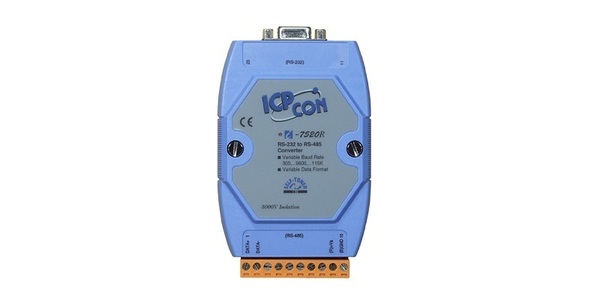

I-7520R
- 제품명
- I-7520R
- 용도
- RS-232 to RS-485 컨버터
- 특성
- 3000 VDC 절연 on RS-485
- 제조사
- ICPDAS(대만)
|
 |
 |
| 모델명 : I-7520 / I-7520A | 모델명 : I-7520R / I-7520AR |
- • 자동으로 RS-485 방향 제어
- • RS-232/422/485 데이터 라인에 대해 ESD 보호
- • 전원 입력 : +10 ~ +30 VDC
- • RS-485 측 3000 VDC 절연 보호
- • 전송 속도 : 최대 115200 bps
- • 작동 온도 : -25 °C ~ +75 °C
- • DIN- 레일
대부분의 산업용 컴퓨터 시스템은 표준 RS-232 시리얼 포트를 제공합니다. 널리 사용되기는 하지만 RS-232는 전송 속도, 범위 및 네트워킹 기능이 제한적입니다. RS-422 및 RS-485 표준은 데이터 및 제어 신호에 차동 전압을 사용함으로써 이러한 한계를 극복할 수 있습니다.
표준 PC 하드웨어에 I-7520/I-7520A를 사용하면, 어떤 하드웨어 및 소프트웨어를 변경할 필요없이 RS-232 신호를 절연 된 RS-422 또는 RS-485 신호로 투명하게 변환할 수 있으므로 산업용 등급의 장거리 통신 시스템을 쉽게 구축 할 수 있습니다.
I-7520과 I-7520R/AR은 절연 설계가 다릅니다. 사용자가 PLC/PC에서 전원을 공급할 경우 I-7520R/AR을 사용해야 합니다. 그렇지 않으면 절연이 안됩니다. 자세한 내용은 I-7000 Bus Converter 매뉴얼을 참조하십시오.
| 모델 | I-7520 | I-7520R | I-7520A | I-7520AR | |
| 시리얼 인터페이스 |
RS-232 | TxD, RxD, GND | |||
| RS-422 | - | TxD +, TxD-, RxD +, RxD RS-422와 RS-485는 동시에 사용할 수 없습니다 |
|||
| RS-485 | Data +, Data - | ||||
| 전송 거리 | 9.6 kbps에서 최대 1,200 미터 ; 115.2 kpbs에서 최대 40 미터 (Belden 9841 2P 트위스트 페어 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음) |
||||
| Self-Tuner ASIC 내장 | Yes | ||||
| 전송 속도 (Baud Rate) | 300 ~ 115200 bps | ||||
| ESD 보호 | Yes | ||||
| CH1 ~ CH4 : 3000 VDC절연 | RS-232 쪽 | RS-485 쪽 | RS-232 쪽 | RS-485 쪽 | |
| 연결부 | RS-232 | 9-핀 Female D-Sub | |||
| RS-422/485 | 탈착식 10-핀 단자대 | ||||
| LED 표시기 | |||||
| 전원/통신 | Yes | ||||
| 전원 | |||||
| 입력 전압 범위 | +10 VDC ~ +30 VDC (비 절연) | ||||
| 소비 전력 | 1.2W | ||||
| 기계 | |||||
| 케이스 | 플라스틱 | ||||
| 인화성 | 난연 재료 (UL94-V0 레벨) | ||||
| 치수 (W x H x D) | 72mm x 118mm x 35mm | ||||
| 설치 | DIN- 레일 | ||||
| 환경 | |||||
| 작동 온도 | -25 °C ~ +75 °C | ||||
| 보관 온도 | -30 °C ~ +75 °C | ||||
| 습도 | 10 ~ 90 % RH, 비 응축 | ||||
| I-7520 CR | 절연 RS-232 to RS-485 컨버터 (RoHS) |
| I-7520-G CR | 절연 RS-232 to RS-485 컨버터 (회색 커버) (RoHS) |
| I-7520A CR | 절연 RS-232 to RS-485/485 컨버터 (RoHS) |
| I-7520A-G CR | 절연 RS-232 to RS-422/485 컨버터 (회색 커버) (RoHS) |
| I-7520R CR | RS-232 to 절연 RS-485 컨버터 (RoHS) |
| I-7520R-G CR | RS-232 to 절연 RS-485 컨버터 (회색 커버) (RoHS) |
| I-7520AR CR | RS-232 to 절연 RS-422/485 컨버터 (회색 커버) (RoHS) |
| I-7520AR-G CR | RS-232 to 절연 RS-422/485 컨버터 (회색 커버) (RoHS) |
| I-7510 CR | 절연 RS-485 리피터 (RoHS) |
| I-7510A CR | 절연 RS-422/485 리피터 (RoHS) |
| CA-0915 | 9-핀 Male-Female D-Sub 케이블, 1.5 m |
