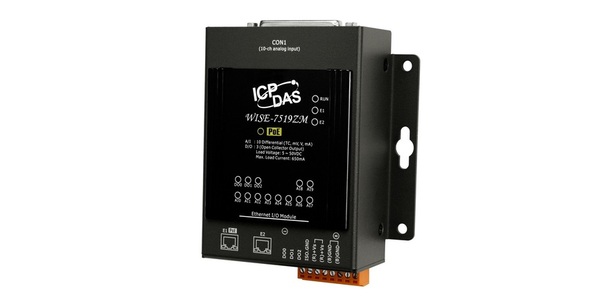

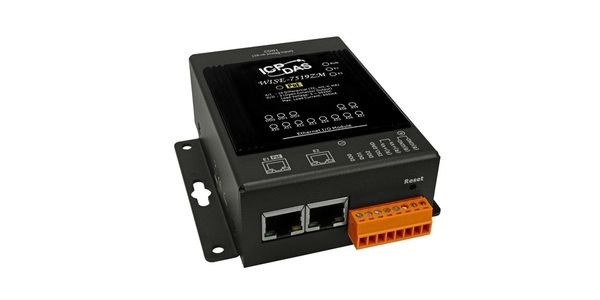

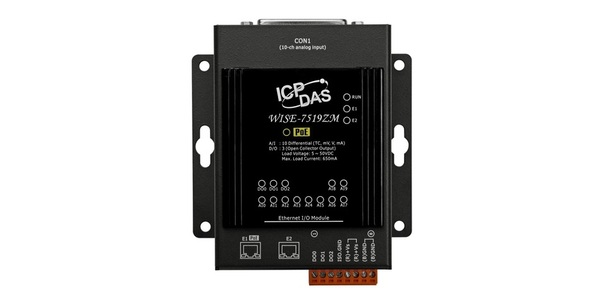

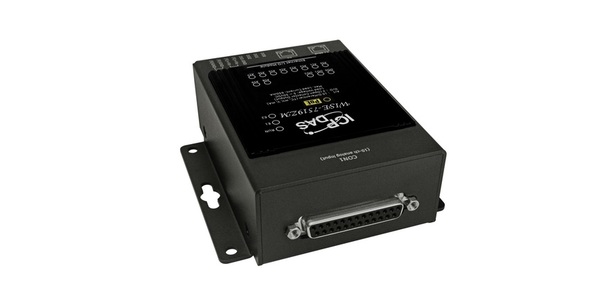

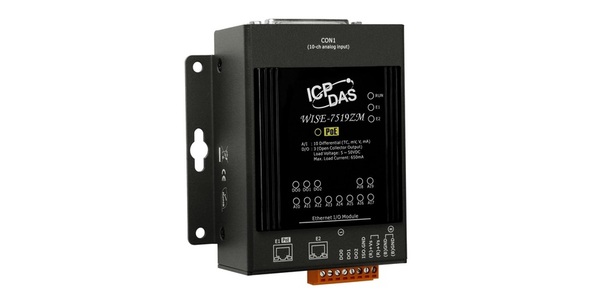

WISE-7519ZM
- 제품명
- WISE-7519ZM
- 용도
- AI & DO 제어기
- 특성
- 10-채널 AI, 3-채널 DO 및 2-포트 Ethernet Switch
- 제조사
- ICPDAS(대만)
WISE-7517M-10
 |
WISE I/O 모듈 with 10-채널 아날로그 입력, 3-채널 디지털 출력 및 2-포트 Ethernet Switch | |||
   |
||||
소개
WISE (Web Inside, Smart Engine)는 ICP DAS사에서 개발한 컨트롤 장치 제품 시리즈로, 다양한 산업용 어플리케이션에서 원격 논리 제어 및 모니터링에 사용됩니다. WISE는 사용자 친화적이고 직관적인 웹 사이트 인터페이스를 제공하여 몇 번의 클릭만으로 컨트롤러에서 IF-THEN-ELSE 제어 로직을 구현할 수 있기 때문에 프로그래밍이 필요 없습니다. 강력하고 사용하기 쉬운 소프트웨어를 이용하여 습득 기간을 최소화하고 출시 시간을 단축하며 시스템 개발에 소요되는 인력과 비용을 크게 줄일 수 있습니다.
WISE-7519ZM은 매우 정확한 열전대(Thermocouple) 측정용으로 특별히 설계 되었습니다. 현장에서 안정된 온도 출력과 온도 출력의 일관성을 보장하기 위해 각 채널에 대해 자동 냉 접점 보상(Aotomatic Cold-junction compensation) 기능이 특징입니다. 전압 입력과 전류 입력이 모두 지원되고 오픈 열전대(Open thermocouple) 감지 및 ESD/EFT/Surge 보호 메커니즘도 포함되어 있습니다. 3개의 디지털 출력 채널은 알람 출력으로 설정할 수 있습니다.
WISE-7519ZM은 IEEE 802.3af 호환 (classification, Class 1) PoE (Power over Ethernet) 사양을 따릅니다. Ethernet pairs (Category 5 Ethernet 케이블)을 통해 PoE를 지원하는 네트워크로부터 전원을 공급 받을 수 있습니다.
이 외에도 WISE-7519ZM에는 데이지 체인 토폴로지(daisy-chain topology)를 구현할 수 있는 2-포트 이더넷 스위치(two-port Ethernet switch)가 내장되어 있어서 케이블 설치가 훨씬 쉬워지고 케이블 및 스위치 비용을 크게 절감시킬 수 있습니다. IF-THEN-ELSE 규칙과 통합하고 I/O 모니터링 및 제어, 카운터, 타이머, 스케쥴, E-mail 송신, CGI 명령 전송과 같은 강력한 기능을 제공하여 다양한 산업 분야에서 사용됩니다. SCADA, IT 및 IoT(Internet of Things) 시스템과 완벽한 통합을 위해 Modbus TCP 와 MQTT 프로토콜을 지원합니다.
특징
- * 브라우저(browser)에서 실행, 별도의 소프트웨어 도구가 필요하지 않음.
- * 프로그래밍 불필요, 제어 로직 편집용 웹(web) 페이지 제공
- * IF-THEN-ELSE 로직 규칙 실행 능력
- * I/O 내장 ( 아날로그 입력 10-채널, 디지털 출력 3-채널)
- * I/O 모니터링/제어, 카운터, 타이머, 스케쥴, Email 전송 및 CGI 전송 작업 지원
- * IEEE 802.3af 호환 Power over Ethernet (PoE)
- * Daisy-Chain Topology 가능한 2-port Ethernet Switch
- * SCADA 시스템 통합용 Modbus/TCP 프로토콜
- * IT & IoT 시스템 통합용 MQTT 프로토콜
응용
빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단 및 시험 장비 등
하드웨어 사양
| 열전대(Thermocouple) 입력 | |
| 채널 | 10 (differential) |
| 입력 유형 | ± 15mV, ± 50mV, ± 100mV, ± 150mV, ± 500mV, ± 1V, ± 2.5V, ± 5V, ± 10V ± 20mA, 0 ~ 20mA, 4 ~ 20mA (점퍼 선택 가능) 열전대 (J, K, T, E, R, S, B, N, C, L, M 및 L의 DIN43710 ) |
| 해상도 | 16-bit |
| 샘플링 속도 | 10 샘플/초 (전체) |
| 정확도 | FSR의 ± 0.1 % 또는 그 이상 |
| 제로 드리프트(Zero Drift) | ± 0.5 μV/°C |
| 스팬 드리프트(Span Drift) | ± 25 ppm/°C |
| 과전압 보호 | 240 Vrms |
| 입력 임피던스 | > 300 kΩ |
| 공통 모드 거부 | 86 dB Min. |
| 정상 모드 거부 | 100dB |
| 온도 출력 일관성 | Yes |
| 현장에서 안정된 온도 출력 | Yes |
| 열린 배선 감지 | Yes |
| 가상 채널-to-채널 절연 | ± 400 VDC |
| 디지털 출력 | |
| 채널 | 3 |
| 유형 | 절연 오픈 컬렉터 (Isolated Open collector) |
| Sink/Source (NPN / PNP) | Shik |
| 최대 부하 전류 | 650 mA/채널 |
| 부하 전압 | 5 VDC ~ 50 VDC |
| 과전압 보호 | 60 VDC |
| 과부하 보호 | 1.4 A |
| 단락 회로 보호 | Yes |
| 통신 | |
| 이더넷 포트 | 2 x RJ-45, 10/100 Base-TX, Swtich 포트 |
| PoE | Yes |
| 프로토콜 | Modbus TCP, MQTT |
| LED 표시기 | |
| 시스템 실행 | Yes |
| 이더넷 링크/작동 | Yes |
| I/O 채널 상태 | Yes |
| PoE 전원 | Yes |
| 2-방향 절연 (2-Way Isolation) | |
| I/O | 2500 VDC |
| EMS 보호 | |
| ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4kV 접점 및 무작위 포인트에 대해 ± 8kV 공기 |
| EFT (IEC 61000-4-4) | 전력선 용 ± 2kV |
| 서지 (IEC 61000-4-5) | 전력선 용 ± 2kV |
| 전원 | |
| 역 극성 보호 | Yes |
| 터미널 블록에서 전원 공급 | 12 ~ 48 VDC |
| PoE로부터 전원 공급 | Yes, IEEE 802.3af, Class1 |
| 소비 전력 | 3.6 W (최대) |
| 기계 | |
| 치수 (L x W x H) | 114mm x 97mm x 38mm |
| 설치 | 벽 장착 (Wall Mountiong) |
| 환경 | |
| 작동 온도 | -25 °C ~ + 75 °C |
| 보관 온도 | -30 °C ~ + 80 °C |
| 습도 | 10 ~ 90 % RH, 비 응축 |
소프트웨어 사양
| 기능 | |
| 규칙 구성 Website | WISE 컨트롤러의 Web Server에 접속하여 Web Browser를 통해 로직 규칙 편집 및 업로드 |
| 72 IF-THEN-ELSE 로직 규칙 | AND 또는 OR 연산을 사용하는 IF 조건 3개 THEN 동작 3개 및 3 ELSE 동작 3개 |
| 48 내부 저항 | Modbus/TCP 주소를 통해 임시 변수 유지 및 데이터 읽기/쓰기 |
| 24 타이머 | 지연/타이밍 기능. |
| 24 이메일 | 미리 설정된 이메일 수신처로 이메일 메시지 전송. |
| 12 CGI 명령 | 미리 설정 CGI 명령 설정. |
| 12 Recipes | THEN/ELSE 작동 그룹 설정. |
| 8 P2P 원격 모듈 | 원격 WISE 모듈에 대한 연결 정보 설정 |
| Modbus/TCP 프로토콜 | SCADA software를 통해 I/O 채널 및 컨트롤러의 시스템 상태를 실시간으로 제어 및 모니터링 |
| IF 조건 | |
| AI 채널 | = 、> 、< 、 ≥ 、 ≤ (value) |
| 내부 레지스터 | |
| DO 카운터 | = 、> 、< 、 ≥ 、 ≤ (value)、변경(Change) |
| 타이머 | 타임아웃(Timeout)、Not Timeout |
| P2P | DI、AI、DI counter、DO counter、IR |
| 규칙 상태 | 켜기(Enable)、끄기(Disable) |
| THEN/ELSE 작업 | |
| DO 채널 | 켜기(ON)、끄기(OFF)、펄스 출력(Pulse Output) |
| 내부 레지스터 | 값 변경(Change the value) |
| DO 카운터 | 재설정(Reset) |
| 타이머 | 시작(Start)、정지(Stop) |
| 이메일 | 전송(Send) |
| CGI 명령 | |
| Recipe | 실행(Execute) |
| P2P | DO(On/Off)、AO、IR |
| 규칙 상태 | 켜기(Enable)、끄기(Disable) |
주문 정보
- WISE-7519MZ/S CR WISE IoT I/O 모듈 with 10-채널 범용 아날로그 입력, 3-채널 디지털 출력 및 2-포트 이더넷 스위치 & DB-1820 도터 보드 (RoHS)
WISE-7519MZ/S2 CR WISE IoT I/O 모듈 with 10-채널 범용 아날로그 입력, 3-채널 디지털 출력 및 2-포트 이더넷 스위치 & DB-1822 도터 보드, 1.8 미터 케이블 (RoHS)
