제품 상세보기
;)
;)
;)
;)
WISE-7560M
- 제품명
- WISE-7560M
- 용도
- DIO 제어기
- 특성
- 6-채널 Repaly 디지털 출력, 6-채널 DI 및 2-포트 Ethernet Switch
- 제조사
- ICPDAS(대만)

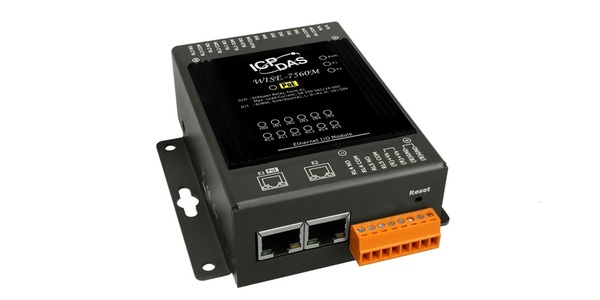

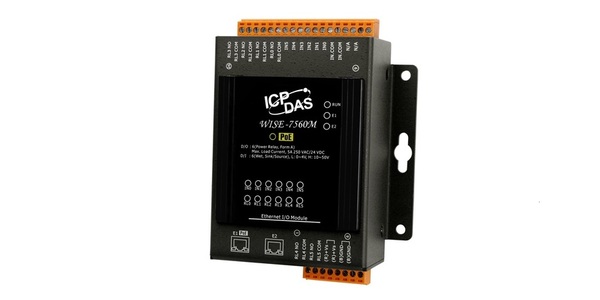

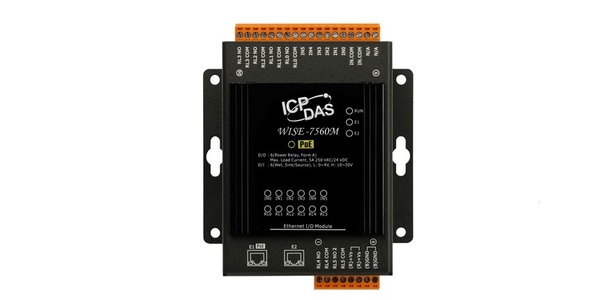

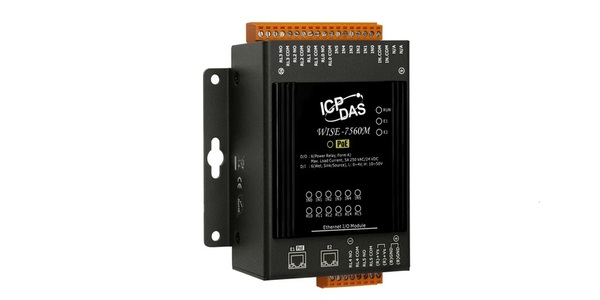

WISE-7560M
 |
WISE I/O 모듈 with 6-채널 Relay 디지털 출력, 6-채널 디지털 입력 및 2-포트 Ethernet Switch | |||
   |
||||
소개
WISE (Web Inside, Smart Engine)는 ICP DAS사에서 개발한 컨트롤 장치 제품 시리즈로, 다양한 산업용 어플리케이션에서 원격 논리 제어 및 모니터링에 사용됩니다. WISE는 사용자 친화적이고 직관적인 웹 사이트 인터페이스를 제공하여 몇 번의 클릭만으로 컨트롤러에서 IF-THEN-ELSE 제어 로직을 구현할 수 있기 때문에 프로그래밍이 필요 없습니다. 강력하고 사용하기 쉬운 소프트웨어를 이용하여 습득 기간을 최소화하고 출시 시간을 단축하며 시스템 개발에 소요되는 인력과 비용을 크게 줄일 수 있습니다.
WISE-7560M은 8-채널 Wet Contact 디지털 입력 및 6-채널 Form A Relay 디지털 출력이 가능합니다. 3000 VDC의 일시적인 과전압 보호를 위해 광학적 절연(otical isolation) 기능이 있으며, 채널 간 절연은 없습니다. Note : 유도 부하가 릴레이에 연결될 때, 부하에 저장된 에너지 때문에 릴레이가 작동 할 때 큰 역기전력이 발생 할 수 있습니다. 이러한 플라이백 전압은 릴레이 접점에 심각한 손상을 줄 수 있고 릴레이 수명을 크게 단축시킬 수 있습니다. DC 부하 또는 AC 부하 금속 산화물 배리스터(반도체 저항 소자)에 플라이백 다이오드를 설치하여 사용자의 유도 부하에 대해서 플라이백 전압을 제한하십시오.
WISE-7560M은 IEEE 802.3af 호환 (classification, Class 1) PoE (Power over Ethernet) 사양을 따릅니다. Ethernet pairs (Category 5 Ethernet 케이블)을 통해 PoE를 지원하는 네트워크로부터 전원을 공급 받을 수 있습니다.
이 외에도 WISE-7560M에는 데이지 체인 토폴로지(daisy-chain topology)를 구현할 수 있는 2-포트 이더넷 스위치(two-port Ethernet switch)가 내장되어 있어서 케이블 설치가 훨씬 쉬워지고 케이블 및 스위치 비용을 크게 절감시킬 수 있습니다. IF-THEN-ELSE 규칙과 통합하고 I/O 모니터링 및 제어, 카운터, 타이머, 스케쥴, E-mail 송신, CGI 명령 전송과 같은 강력한 기능을 제공하여 다양한 산업 분야에서 사용됩니다. SCADA, IT 및 IoT(Internet of Things) 시스템과 완벽한 통합을 위해 Modbus TCP 와 MQTT 프로토콜을 지원합니다.
특징
- * 브라우저(browser)에서 실행, 별도의 소프트웨어 도구가 필요하지 않음.
- * 프로그래밍 불필요, 제어 로직 편집용 웹(web) 페이지 제공
- * IF-THEN-ELSE 로직 규칙 실행 능력
- * I/O 내장 ( 디지털 입력 6-채널, Relay 디지털 출력 6-채널)
- * I/O 모니터링/제어, 카운터, 타이머, 스케쥴, Email 전송 및 CGI 전송 작업 지원
- * IEEE 802.3af 호환 Power over Ethernet (PoE)
- * Daisy-Chain Topology 가능한 2-port Ethernet Switch
- * SCADA 시스템 통합용 Modbus/TCP 프로토콜
- * IT & IoT 시스템 통합용 MQTT 프로토콜
응용
빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단 및 시험 장비 등
하드웨어 사양
| 디지털 입력 | ||
| 채널 | 6 | |
| 접점 | Wet Contact | |
| Sink/Source (NPN/PNP) | SImk/Source | |
| On 전압 레벨 | +10 VDC ~ +50 VDC | |
| Off 전압 레벨 | +4 VDC Max. | |
| 입력 임피던스 | 10 kΩ | |
| 카운터 | 채널 | 6 |
| 최대 카운터 | 16-bit (65535) | |
| 최대 입력 주파수 | 50 Hz | |
| 최소 펄스 폭 | 10 ms | |
| 과전압 보호 | 70 VDC | |
| 전원 릴레이 | ||
| 채널 | 6 | |
| 유형 | Power Replay, Form A (SPST NO) | |
| Contact Rating | 5 A @ 250 VAC/24 VDC (저항 부하) | |
| 최소 접점 부하 | 10 mA @ 5 V | |
| 작동 시간 | 10 ms (최대) | |
| 릴리스 시간 | 5 ms (최대) | |
| 기계적 지구력 | 2 × 107 ops. | |
| 전기 내구성 | 105ops | |
| 통신 | ||
| 이더넷 포트 | 2 x RJ-45, 10/100 Base-TX, Swtich 포트 | |
| PoE | Yes | |
| 프로토콜 | Modbus TCP, MQTT | |
| LED 표시기 | ||
| 시스템 실행 | Yes | |
| 이더넷 링크/작동 | Yes | |
| I/O 채널 상태 | Yes | |
| PoE 전원 | Yes | |
| 2-방향 절연 (2-Way Isolation) | ||
| I/O | 2500 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4kV 접점 및 무작위 포인트에 대해 ± 8kV 공기 | |
| EFT (IEC 61000-4-4) | 전력선 용 ± 2kV | |
| 서지 (IEC 61000-4-5) | 전력선 용 ± 2kV | |
| 전원 | ||
| 역 극성 보호 | Yes | |
| 터미널 블록에서 전원 공급 | 12 ~ 48 VDC | |
| PoE로부터 전원 공급 | Yes, IEEE 802.3af, Class1 | |
| 소비 전력 | 3.8 W (최대) | |
| 기계 | ||
| 치수 (L x W x H) | 120mm x 97mm x 42mm | |
| 설치 | 벽 장착 (Walll Mounting) | |
| 환경 | ||
| 작동 온도 | -25 °C ~ + 75 °C | |
| 보관 온도 | -30 °C ~ + 80 °C | |
| 습도 | 10 ~ 90 % RH, 비 응축 | |
소프트웨어 사양
| 기능 | |
| 규칙 구성 Website | WISE 컨트롤러의 Web Server에 접속하여 Web Browser를 통해 로직 규칙 편집 및 업로드 |
| 72 IF-THEN-ELSE 로직 규칙 | AND 또는 OR 연산을 사용하는 IF 조건 3개 THEN 동작 3개 및 3 ELSE 동작 3개 |
| 48 내부 저항 | Modbus/TCP 주소를 통해 임시 변수 유지 및 데이터 읽기/쓰기 |
| 24 타이머 | 지연/타이밍 기능. |
| 24 이메일 | 미리 설정된 이메일 수신처로 이메일 메시지 전송. |
| 12 CGI 명령 | 미리 설정 CGI 명령 설정. |
| 12 Recipes | THEN/ELSE 작동 그룹 설정. |
| 8 P2P 원격 모듈 | 원격 WISE 모듈에 대한 연결 정보 설정 |
| Modbus/TCP 프로토콜 | SCADA software를 통해 I/O 채널 및 컨트롤러의 시스템 상태를 실시간으로 제어 및 모니터링 |
| IF 조건 | |
| AI 채널 | = 、> 、< 、 ≥ 、 ≤ (value) |
| 내부 레지스터 | |
| DO 카운터 | = 、> 、< 、 ≥ 、 ≤ (value)、변경(Change) |
| 타이머 | 타임아웃(Timeout)、Not Timeout |
| P2P | DI、AI、DI counter、DO counter、IR |
| 규칙 상태 | 켜기(Enable)、끄기(Disable) |
| THEN/ELSE 작업 | |
| DO 채널 | 켜기(ON)、끄기(OFF)、펄스 출력(Pulse Output) |
| 내부 레지스터 | 값 변경(Change the value) |
| DO 카운터 | 재설정(Reset) |
| 타이머 | 시작(Start)、정지(Stop) |
| 이메일 | 전송(Send) |
| CGI 명령 | |
| Recipe | 실행(Execute) |
| P2P | DO(On/Off)、AO、IR |
| 규칙 상태 | 켜기(Enable)、끄기(Disable) |
주문 정보
- WISE-7560M CR WISE IoT I/O 모듈 with 6-채널 디지털 입력, 6-채널 Relay 디지털 출력 및 2-포트 이더넷 스위치 (RoHS)
