제품 상세보기
;)
;)
;)
;)
WISE-7901(D)
- 제품명
- WISE-7901(D)
- 용도
- I/O 확장 보드 (WISE-790x 시리즈)
- 특성
- 사용자 정의 I/O 확장 PoE 모듈
- 제조사
- ICPDAS(대만)

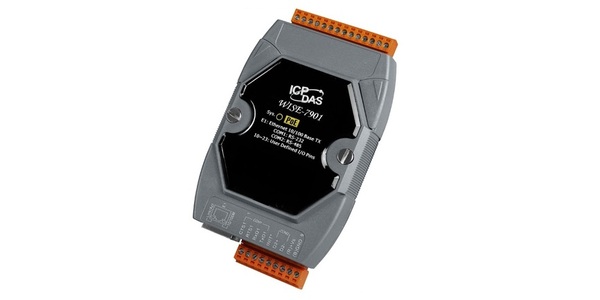

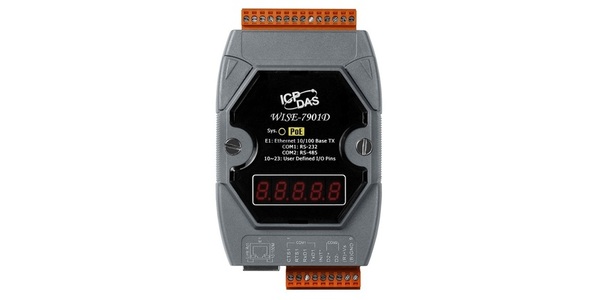

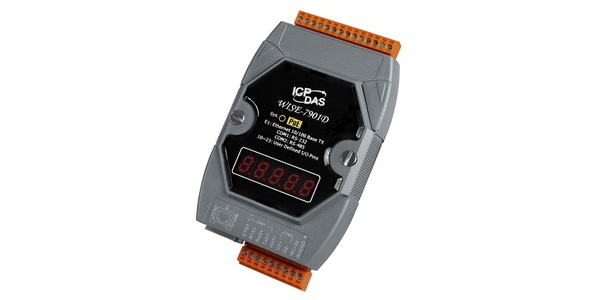

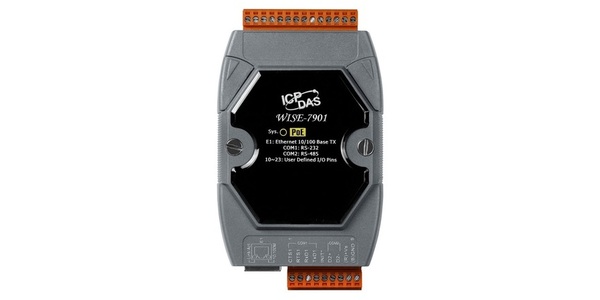

WISE-7901 / WISE-7901D
 |
 |
User-defined I/O Expansion PoE Module | ||||
   |
||||||
소개
WISE (Web Inside, Smart Engine)는 ICP DAS사에서 개발한 컨트롤 장치 제품 시리즈로, 다양한 산업용 어플리케이션에서 원격 논리 제어 및 모니터링에 사용됩니다. WISE는 사용자 친화적이고 직관적인 웹 사이트 인터페이스를 제공하여 몇 번의 클릭만으로 컨트롤러에서 IF-THEN-ELSE 제어 로직을 구현할 수 있기 때문에 프로그래밍이 필요 없습니다. 강력하고 사용하기 쉬운 소프트웨어를 이용하여 습득 기간을 최소화하고 출시 시간을 단축하며 시스템 개발에 소요되는 인력과 비용을 크게 줄일 수 있습니다.
WISE-7901은 IEEE 802.3af 호환 (classification, Class 1) PoE (Power over Ethernet) 사양을 따릅니다. Ethernet pairs (Category 5 Ethernet 케이블)을 통해 PoE를 지원하는 네트워크로부터 전원을 공급 받을 수 있습니다. 이 기능은 유연성과 효율성을 높여 시스템 설계를 단순화하고 공간을 절약하며 케이블을 줄이고 전용 컨기 콘서트가 없어도 됩니다. PoE가 아닌 환경에서는 AC 어댑터나 배터리등과 같은 보조 전원으로로도 전원 공급을 받을 수 있습니다. WISE-7901은 SCADA 소프트웨어와 원활하게 통합할 수 있도록 Modbus/TCP프로토콜을 지원합니다. 사용하는 X-Board에 따라 D/I, D/O, A/D, D/A 같은 다양한 I/O 기능을 구현할 수 있도록 I/O 확장 버스를 지원합니다.
특징
- * IF-THEN-ELSE 규칙 설정을 위한 웹 서버(Web Server) 내장
- * 논리 연산을 위한 IF-TEHN-ELSE 규칙 내장
- * 프로그래밍 불필요. Just click and get done!
- * IO, 카운터, 타이머, 이메일 작업 지원
- * SCADA 소프트웨어와 원활한 연결을 위한 Modbus/TCP 프로토콜
- * IEEE 802.3af 호환 Power over Ethernet (PoE)
- * 10/100 Base-TX Ethernet
- * I/O 확장 버스
- * DI/DO X-Board : X107, X109, X110, X111
- * 다기능 X-Board : X202, X203, X303, X304, X305, X308, X310, X324
응용
빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단 및 시험 장비 등
하드웨어 사양
|
모델명
|
WISE-7901
|
WISE-7901D
|
| CPU 모듈 | ||
| CPU | 16-bit CPU | |
| SRAM | 512 KB | |
| Flash | 512 KB | |
| EEPROM | 16 KB | |
| NVRAM | 31 Bytes | |
| OS | MiniOS7 | |
| RTC (Real Time Clock) | RTC 제공 초, 분, 시간, 요일/월 날짜, 1980년부터 2079까지 유효 | |
| 64-bit Hardware Serial Number | Yes | |
| 워치독 타이머 (Watchdog Timers) | Yes (0.8 초) | |
| 통신 포트 | ||
| Ethernet | RJ-45 x 1, 10/100 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED 표시기) | |
| COM 1 | No (WISE firmware 지원되지 않음) | |
| COM 2 | No (WISE firmware 지원되지 않음) | |
| LED 표시기 | ||
| 시스템 LED | Yes | |
| LED 디스플레이 | - | 5-자리 7-분절 LED 디스플레이 |
| 특별한 표시 | PoE LED | |
| 하드웨어 확장 (Hardware Expansion) | ||
| I/O 확장 버스 | Yes | |
| 기계 | ||
| 치수 (W x H x D) | 72 mm x 123 mm x 35 mm | |
| 설치 | DIN-Rail 또는 Wall Mounting | |
| 환경 | ||
| 작동 온도 | -25 ~ +75 °C | |
| 보관 온도 | -40 ~ +80 °C | |
| 습도 | 5 ~ 90% RH, 비 응축(non-condensing) | |
| 전원 | ||
| 보호 | 역전 극성 보호 (Power reverse polarity protection) | |
| 프레임 접지 | Yes (ESD 보호용) | |
| 입력 범위 | +12 ~ +48 VDC | |
| Power over Ethernet (PoE) | IEEE 802.3af Class 1 | |
| 소비 전력 | 1.5 W | 2.5 W |
소프트웨어 사양
| 기능 | |
| Website 규칙 구성 | WISE 컨트롤러의 Web Server에 접속하여 Web browser를 통해 로직 규칙 편집 및 업로드 |
| 36 IF-THEN-ELSE 로직 규칙 | AND 또는 OR 연산을 사용하는 IF 조건 3개 THEN 동작 3개 및 ELSE 동작 3개 |
| 48 내부 레지스터 | Modbus/TCP 주소를 통해 임시 변수 유지 및 데이터 읽기/쓰기 |
| 12 타이머 | 지연/타이밍 기능 |
| 12 일정 | 미리 예약된 일상 작업 설정 |
| 12 이메일 | 미리 설정된 이메일 수신처로 이메일 메시지 전송 |
| 12 CGI 명령 | 미리 설정된 CGI 명령 전송 |
| 12 Recipes | THEN/ELSE 작업 그룹 설정 |
| 8 P2P 원격 모듈 | 원격 WISE 모듈에 대한 연결 정보 설정 |
| Modbus/TCP 프로토콜 | SCADA Software를 통해 I/O 채널 및 컨트롤러의 시스템 상태를 실시간 제어 및 모니터링 |
| IF 조건 | |
| DI 채널 | ON、OFF、ON to OFF、OFF to ON、Change |
| AI 채널 | = 、> 、< 、 ≥ 、 ≤ (value) |
| 내부 레지스터 | |
| DI 카운터 | = 、> 、< 、 ≥ 、 ≤ (value)、변경(Change) |
| DO 카운터 | |
| 타이머 | 타임아웃(Timeout)、Not Timeout |
| 일정 | 범위 내(In Range)、범위 외(Out of Range) |
| P2P | DI、AI、DI 카운터、DO 카운터、IR |
| 규칙 상태 | 켜기(Enable)、끄기(Disable) |
| THEN/ELSE 작업 | |
| DO 채널 | 켜기(ON)、끄기(OFF)、펄스 출력(Pulse Output) |
| AO 채널 | 값 변경(Change the value) |
| 내부 레지스터 | |
| DI 카운터 | 재설정(Reset) |
| DO 카운터 | |
| 타이머 | 시작(Start)、정지(Stop) |
| 일정 | |
| 이메일 | 전송(Send) |
| CGI 명령 | |
| Recipe | 실행(Execute) |
| P2P | DO(On/Off)、AO、IR |
| 규칙 상태 | 켜기(Enable)、끄기(Disable) |
주문 정보
- WISE-7560M CR WISE IoT I/O 모듈 with 6-채널 디지털 입력, 6-채널 Relay 디지털 출력 및 2-포트 이더넷 스위치 (RoHS)
