XV110
- 제품명
- XV110
- 용도
- DIO 확장
- 특성
- 16-채널 Isolated D/I
- 제조사
- ICPDAS(대만)
|
- * 16-채널 디지털 입력
- * Dry 및 Wet 접점, 배선 연결을 통해 선택 가능
- * Dry 접점에 대해 최대 유효 거리 500m
- * 모든 채널을 32-bit 카운터로 사용할 수 있음.
- * 디지털 입력용 70 VDC 과전압 보호

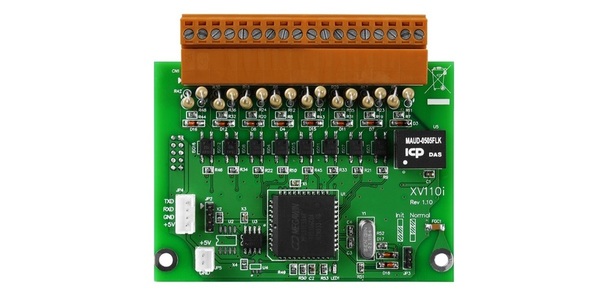

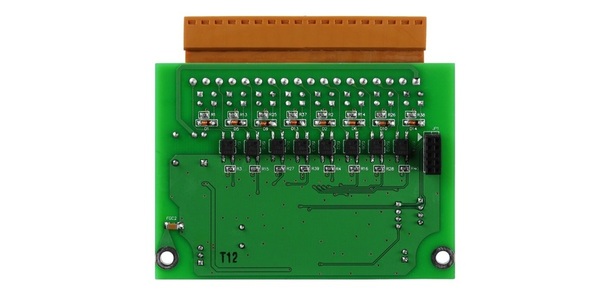

XV110은 디지털 입력을 위한 16-채널을 제공합니다. Dry 및 Wet 접점 모두 가능하고, Dry 접점에 대한 유효 거리는 최대 500 미터입니다.
모든 채널은 Photocouple 절연을 특징으로 하며, 32-bit 카운터로 사용할 수 있습니다. 또한 Sink 또는 Source 유형의 디지털 입력은 배선 연결을 통해 선택할 수 있습니다.
4 kV ESD 보호 및 3750 VDC 내부 모듈 절연은 또한 산업 환경에서 노이즈 내성 기능을 향상시키기 위해 제공됩니다.
| 디지털 입력 / 카운터 | |||
| 입력 채널 | 16 | ||
| 유형 | Dry 접점 | Source | |
| Wet 접점 | Sink/Source | ||
| 온 전압 레벨 | Dry 접점 | Close to GND | |
| Wet 접점 | +3.5 ~ + 50VDC | ||
| 오프 전압 레벨 | Dry 접점 | Opne | |
| Wet 접점 | 최대 +1 VDC | ||
| 입력 임피던스 | 10 KΩ, 0.5 W | ||
| 카운터 | 채널 | 16 | |
| 최대 카운트 | 32-bit (0 ~ 4, 294, 967, 285) | ||
| 최대 입력 주파수 | 50 Hz | ||
| 최소 펄스 폭 | 10 ms | ||
| 과전압 보호 | 70 VDC | ||
| Dry 접점의 유효 거리 | 최대 500 m | ||
| 통신 | |
| 인터페이스 | RS-232/TTL |
| Format | N, 8, 1 |
| 전송 속도 | 115200 bps |
| 프로토콜 | Modbus/RTU |
| 절연 (Isolation) | |
| 모듈 내 절연, 필드-to-로직 | 3750 VDC |
| EMS 보호 | |
| ESD (IEC 61000-4-2) | 각 터미널에 대해 ± 4 kV 접촉 |
| 무작위 터미널 용 ± 8 kV 공기 | |
| 전원 | |
| 터미널 블록에서 전원 공급 | 5 VDC |
| 소비 전력 | 최대 0.25 W |
| 기계 | |
| 치수 (W x L x H) | 59mm x 82mm x 13mm |
| 환경 | |
| 작동 온도 | -25 ~ + 75 °C |
| 보관 온도 | -30 ~ + 80 °C |
| 습도 | 10 ~ 90 % RH, 비 응축 |
| XV110 CR | 16-채널 절연 Dry 및 Wet 접점 디지털 입력 모듈 (16-bit 카운터 포함) (RoHS) |
