제품 상세보기
;)
;)
;)
;)
XV111/XV111A
- 제품명
- XV111/XV111A
- 용도
- DIO 확장
- 특성
- 16-채널 Isolated D/O
- 제조사
- ICPDAS(대만)
|
- XV111
- * Sink-type 디지털 출력
- XV111A
- * Source-type 디지털 출력
- 구성 가능한 파워 온 값 설정
- 디지털 출력을 위한 과전압 보호
- 디지털 출력을 위한 단락 보호

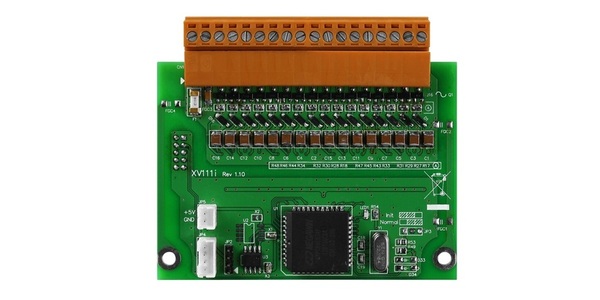

XV111은 디지털 출력을 위해 16-채널을 제공하며, 각각은 Photocouple 절연 기능을 갖추고 있습니다.
XV111은 단락 보호 기능이 있는 Sink Type 출력을 지원하며, 파워 온 디지털 출력 값을 구성 할 수있는 옵션을 제공합니다.
4 kV ESD 보호 및 3750 VDC 내부 모듈 절연도 제공됩니다.

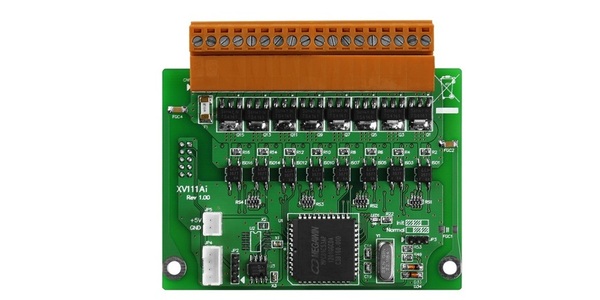

XV111A는 XV111과 동일한 사양이지만 출력 유형이 반대입니다.
| 모델명 | XV111 | XV111A |
| 디지털 출력 | ||
| 출력 채널 | 16 | |
| 유형 | Sink | Source |
| 최대 부하 전류 | 600 mA/채널 | |
| 부하 전압 | 3.5 ~ 50 VDC | 10 ~ 40 VDC |
| 과전압 보호 | 60 VDC | 47 VDC |
| 과부하 보호 | Yes | |
| 단락 회로 보호 | Yes | |
| 파워 온 값 | Yes, 프로그래밍 가능 | |
| 모델 | XV107 | XV107A |
| 통신 | ||
| 인터페이스 | RS-232 / TTL | |
| Format | N, 8, 1 | |
| 전송 속도 | 115200 bps | |
| 프로토콜 | Modbus/RTU | |
| 절연 (Isolation) | ||
| 모듈 내 절연, 필드-to-로직 | 3750 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 터미널에 대해 ± 4 kV 접촉 | |
| 무작위 터미널 용 ± 8 kV 공기 | ||
| 전원 | ||
| 터미널 블록에서 전원 공급 | 5 VDC | |
| 소비 전력 | 최대 0.2 W | 최대 0.8 W |
| 기계 | ||
| 치수 (W x L x H) | 59mm x 82mm x 13mm | |
| 환경 | ||
| 작동 온도 | -25 ~ + 75 °C | |
| 보관 온도 | -30 ~ + 80 °C | |
| 습도 | 10 ~ 90 % RH, 비 응축 | |
| XV111 CR | 16 채널 절연 Sink-type 디지털 출력 모듈 (RoHS) |
| XV111A CR | 16 채널 절연 Source-type 디지털 출력 모듈 (RoHS) |
