제품 상세보기
;)
;)
;)
;)
;)
;)
BNET-2310M
- 제품명
- BNET-2310M
- 용도
- BACnet/IP I/O 모듈
- 특성
- 다기능 4AI, 2AO, 4BI, 4BO
- 제조사
- ICPDAS(대만)
BNET-2310M ~ NEW ~
다기능 BACnet/IP IO 모듈
BACnet(Building Automation and Control Network)은 빌딩 자동화 및 제어 시스템을 위해 특별히 설계된 통신 프로토콜입니다. 1995년 American Society of Heating, Refrigerating, and Air-Conditioning Engineers(ASHRAE)에서 제정했으며 국제 표준화 기구(ISO)에서 표준(ISO 16484-5)으로 채택되었습니다. BACnet은 특히 HVAC, 조명 제어, 보안 시스템, 화재 경보 등과 같은 빌딩 관리 시스템(BMS)에 관련된 다양한 제조업체의 장치 간 상호 운용성을 가능하게 하는 것을 목표로 합니다. BACnet은 IP 네트워크, RS-485, ARCNET, MS/TP(Master-Slave/Token Passing)를 포함한 다양한 전송 매체를 지원하여 다양한 설치 환경에 적응할 수 있습니다. 자동화 시스템에서 여러 장치를 통합하고 관리할 수 있는 기능 덕분에 현대 스마트 빌딩에서 가장 널리 사용되는 통신 프로토콜 중 하나가 되었습니다.
BNET-2310M은 4개의 AI 채널, 2개의 AO 채널, 4개의 DI 채널, 4개의 DO 채널을 갖춘 다기능 BACnet/IP IO 모듈입니다. 이 모듈에는 Device, AI, AO, BI, BO를 포함한 여러 BACnet 객체가 포함되어 있으며 다양한 BIBBS(예: DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM, DS-COV-B 등)를 지원합니다. 이 모듈에는 내장 웹 서버가 있어 사용자가 웹 인터페이스를 통해 원격으로 모듈을 쉽고 안전하게 구성할 수 있습니다.
| 시스템 | ||
| 이더넷 | 10/100 Base-TX | |
| 보안 | ID 및 비밀번호 | |
| 워치 독 내장 | Yes | |
| LED 표시기 | 전원, Ethernet 및 BIP 상태 | |
| 프로토콜 | ||
| BACnet | BACnet/IP Server | |
| BACnet Objects | 1 장치, 4 AI, 2 AO, 4 BI, 4 BO | |
| BIBB | DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM-B, DS-COV-B, DM-DDB-B, DM-DOB-B, DM-DCC-B, DMTS-B, DM-UTC-B, DM-RD-B | |
| 아날로그 입력 | ||
| 채널 | 4 | |
| 범위 | ±1 V , ±2.5 V, ±5 V, ±10 V | |
| 해상도 | 16-bit | |
| 샘플링 속도 | 10Hz | |
| 정확도 | ±0.1% | |
| 과전압 보호 | 120 VDC | |
| 개별 채널 구성 | Yes | |
| 아날로그 출력 | ||
| 채널 | 2 | |
| 타입 | 전압 | |
| 범위 | 0 V ~ +5 V, ±5 V, 0 V ~ +10 V, ±10 V | |
| 해상도 | 12-bit | |
| 정확도 | ±0.1% | |
| 전압 출력 용량 | 20 mA @DC10V | |
| 전류 부하 저항 | 500 Ω | |
| 개별 채널 구성 | Yes | |
| 디지털 입력 | ||
| 채널 | 4 | |
| 타입 | Dry Contact, Source(PNP) | |
| On 전압 레벨 | Close to GND | |
| Off 전압 레벨 | Open | |
| 과전압 보호 | 60 VDC | |
| 개별 채널 구성 | Yes | |
| 디지털 출력 | ||
| 채널 | 4 | |
| 타입 | Source(PNP) | |
| 부하 전압 | +10 VDC ~ 40 VDC | |
| 최대 부하 전류 | 650 mA/채널 | |
| 과전압 보호 | 47 VDC | |
| 과부하 보호 | Yes | |
| 개별 채널 구성 | Yes | |
| 환경 | ||
| 작동 온도 | -25 ~ +75 °C | |
| 보관 온도 | -30 ~ + 85 °C | |
| 습도 | 10 ~ 90 % RH, 비응축 | |
| 치수 (mm) | 33 x 120 x 106 (W x L x D) | |
| 전원 입력 범위 | +10V ~ + 30 VDC | |
| 전력 소비 | 3.6 W (0.15A @ 24VDC) | |
|

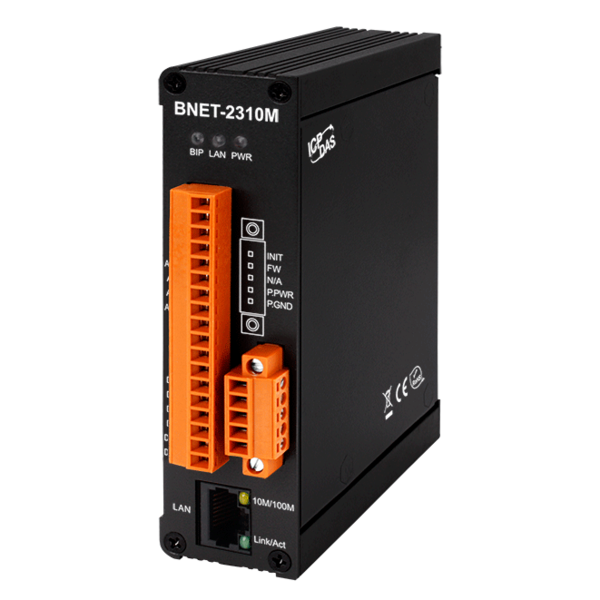

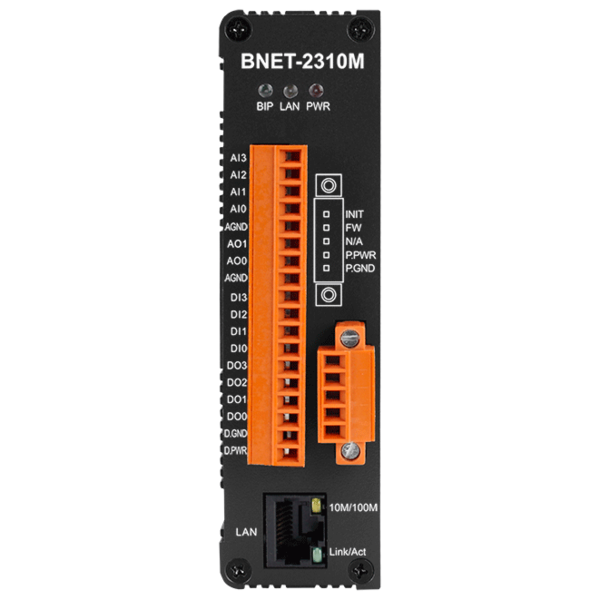

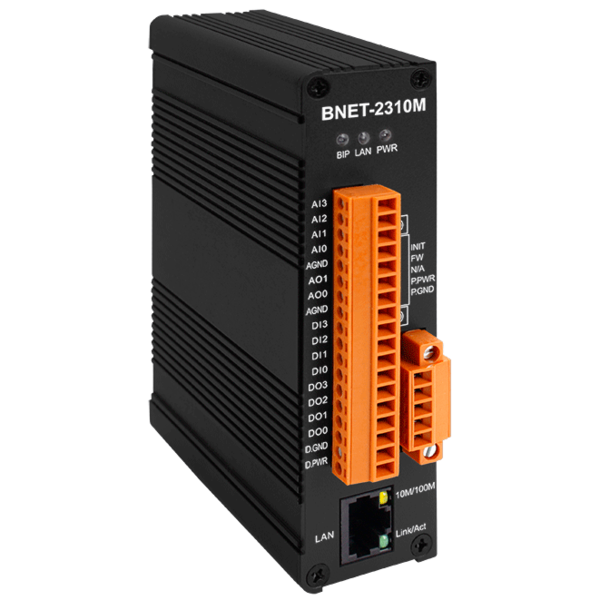

BNET-2310M
|
다기능 BACnet/IP I/O 모듈 with 4-채널 AI, 2-채널 AO, 4-채널 DI 및 4-채널 DO (RoHS)
|
