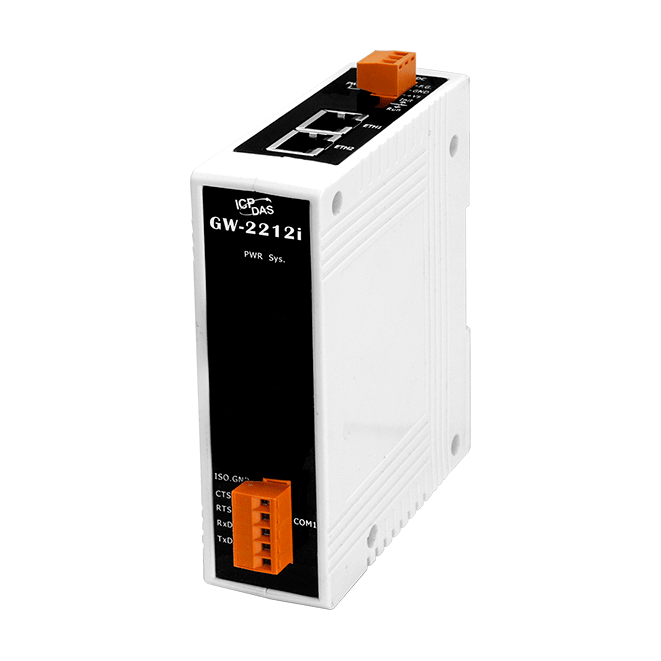

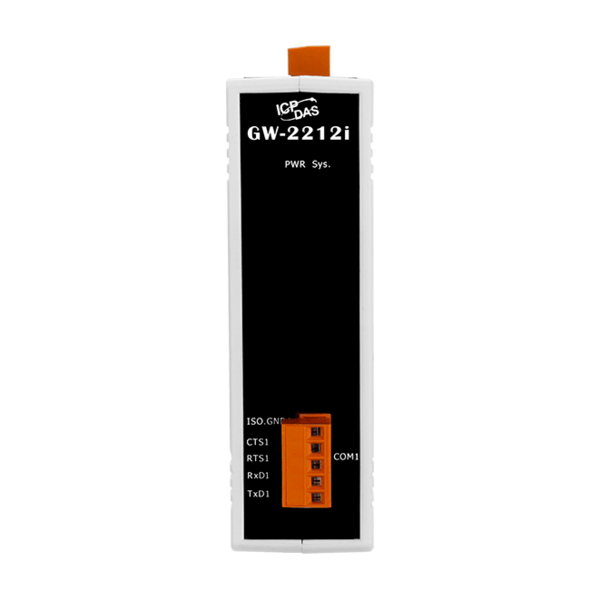

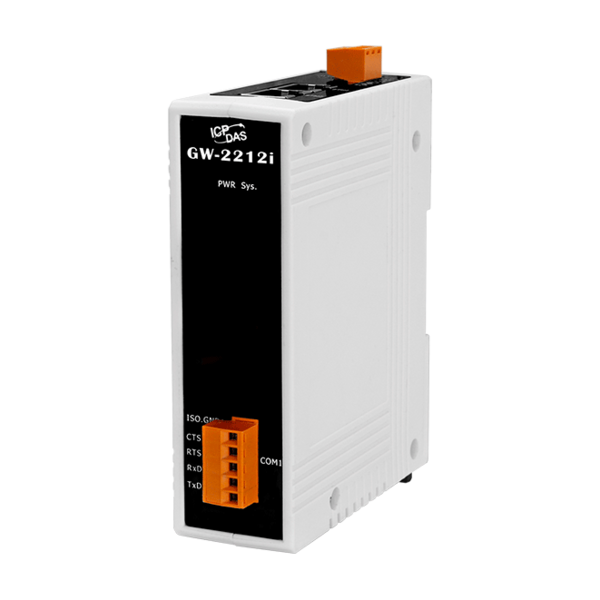

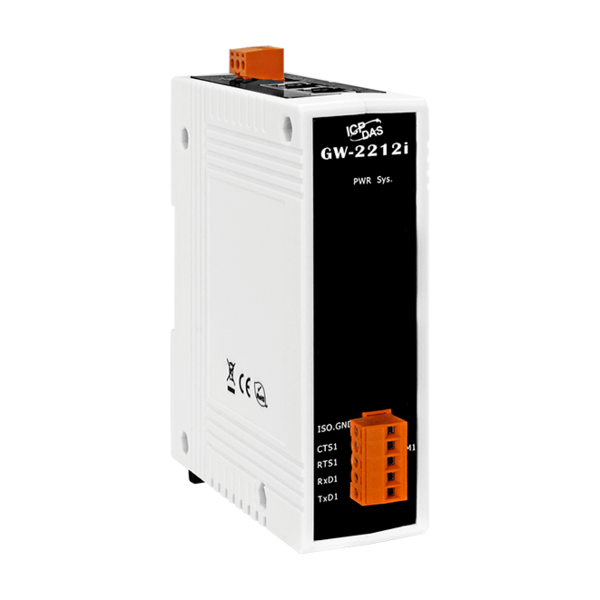

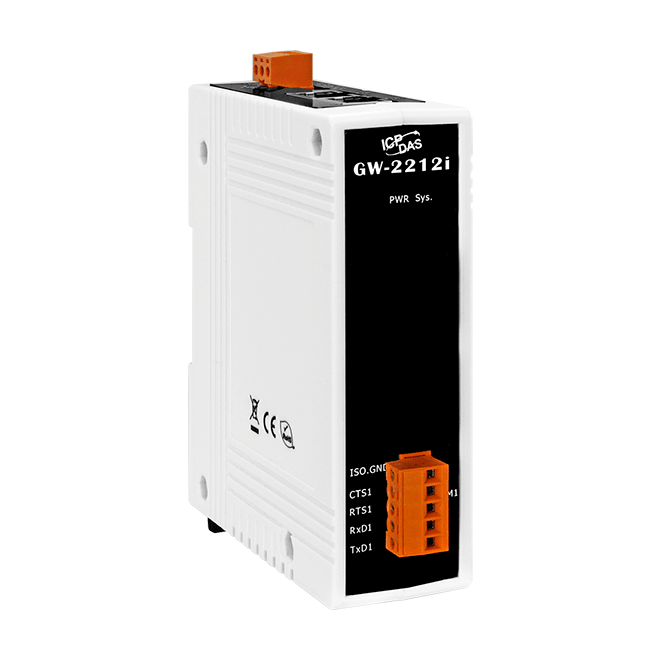

GW-2212i
Modbus TCP to RTU/ASCII 게이트웨이
with 2-포트 Ethernet 스위치 및 1-포트 RS-232 (절연)

모델명 : GW-2212i

▪   Modbus TCP/UDP 마스터 및 슬레이브 지원
▪   Modbus RTU/ASCII 마스터 및 슬레이브 지원
▪   최대 시리얼 포트 당 TCP 연결 (마스터) : 32 개
▪   읽기 캐시(Read-cache)는 Modbus TCP/UDP 응답 속도 향상
▪   장치 검색을 위한 UDP 응답기 지원 (UDP 검색)
▪   고정 IP 또는 DHCP 네트워크 구성
▪   웹 서버 내장 (HTTP)
▪   네트워크 트래픽을 효율적으로 처리하는 32-bit MCU 포함
▪   10/100 Base-TX 이더넷, RJ-45 x 2 (자동 협상, 자동 MDI/MDIX, LED 표시기)
▪   중복 전원 입력 포함 : PoE (IEEE 802.3af, Class 1) 및 단자대
▪   자동 RS-485 방향 제어 가능
▪   +/- 4kV ESD 보호, 3000 VDC 신호 절연, 1000 VDC 전원 절연
▪   RoHS 준수 및 할로겐 없음

Modbus는 사실상의 표준 산업용 통신 프로토콜이 되었으며, 현재 산업용 전자 장치를 연결하는 데 가장 일반적으로 사용되는 수단입니다. 예를 들어, 온도와 습도를 측정하고 결과를 컴퓨터에 전달하는 시스템입니다. Modbus는 종종 SCADA(감독 제어 및 데이터 수집) 시스템에서 감독 컴퓨터를 원격 단말 장치(RTU)에 연결하는 데 사용됩니다.

GW-2200은 Modbus TCP 호스트가 이더넷 네트워크를 통해 직렬 Modbus RTU/ASCII 장치와 통신할 수 있도록 하는 Modbus TCP to RTU/ASCII 게이트웨이이며, 레거시 시리얼 통신 장치의 케이블 길이 제한을 제거합니다. 이 모듈은 쌍 연결 애플리케이션(시리얼 브리지 또는 시리얼 터널 애플리케이션 포함)을 만드는 데 사용할 수 있으며, 그런 다음 TCP/IP를 통해 두 개의 시리얼 Modbus RTU/ASCII 장치 간에 데이터를 라우팅할 수 있습니다. 이는 Modbus RTU/ASCII 프로토콜을 사용하고 이더넷 기능이 없는 메인 프레임 컴퓨터, 서버 또는 기타 시리얼 장치를 연결할 때 유용합니다.

읽기 캐시 기능은 GW-2200 모듈의 메모리 버퍼에 이전 요청과 응답을 저장하는 데 사용됩니다. 다른 HMI/SCADA 마스터 컨트롤러가 동일한 RTU 슬레이브 장치에 동일한 요청을 보내면 캐시된 응답이 즉시 반환됩니다. 이 기능은 시리얼 포트 통신의 부하를 획기적으로 줄이고, 더 빠른 TCP 응답을 보장하며, 전체 시스템의 안정성을 향상시킵니다.

GW-2200 모듈은 네트워크 트래픽을 효율적으로 처리할 수 있는 강력한 32-bit MCU를 갖추고 있으며, 또한 내장 웹 서버(built-in web server)도 갖추고 있어서 사용자가 DHCP/Static IP, 게이트웨이/마스크 설정 및 시리얼 포트 설정을 포함하여 모듈의 구성을 수정할 수 있는 직관적인 웹 관리 인터페이스를 제공합니다.

이 모듈에는 CPU 워치독(하드웨어 기능용)과 호스트 워치독(소프트웨어 기능용)을 포함한 듀얼 워치독이 포함되어 있습니다. CPU 워치독은 내장 펌웨어가 비정상적으로 작동하면 CPU를 자동으로 리셋하고, 호스트 워치독은 모듈과 호스트(PC 또는 PLC) 간에 사전 정의된 시간(시스템 타임아웃) 동안 통신이 없으면 CPU를 자동으로 리셋합니다. 듀얼 워치독은 모듈이 혹독한 환경에서도 지속적으로 작동하도록 보장하는 중요한 기능입니다. 또한 GW-2200 시리즈(i 버전용)는 3000 VDC 절연 및 +/-4 kV ESD 보호 구성 요소를 추가하여 민감한 회로에서 잠재적으로 손상을 줄 수 있는 전하를 분산시켜 모듈과 장비를 갑작스럽고 순간적인 전류로부터 보호합니다.

GW-2200은 이더넷 포트 2개를 통해 데이지 체인 연결을 허용하여 장치를 찾는 데 유연성을 제공하고 설치를 용이하게 하며 인프라 비용을 낮춥니다. GW-2200 모듈은 표준 카테고리 5 이더넷 케이블을 사용하여 NS-205PSE와 같은 PoE 스위치에서 전원을 수신하는 진정한 IEEE 802.3af 호환(분류, 클래스 1) Power over Ethernet(PoE) 기능을 제공합니다. 현장에 PoE 스위치가 없는 경우 모듈은 DC 단자대에서 전원 입력도 받습니다.

▪   공장, 빌딩 및 가정 자동화
▪   원격 진단 및 관리
▪   태양광 모니터링

모델명 GW-2212i  GW-2222i GW-2232i GW-2215i GW-2225i GW-2235i 시스템 CPU 32-bit ARM COM 포트  포트  1 x RS-232  2 x RS-232  3 x RS-232  1 x RS-485/422  2 x RS-485/422  3 x RS-485/422 전송 속도  최대 115200 bps  Bias Resistor  - Yes, 1 KΩ Parity None, Odd, Even, Mark, Space Data Bit 5, 6, 7, 8 Stop Bit 1, 2  Node Address  - 254 (최대) ESD 보호 +/- 4 kV  전원 절연 1000 VDC  신호 절연 3000 VDC Etherent 이더넷 10/100 Base-TX, 8-핀 RJ-45 x 1 (자동 협상, 자동 MDI / MDIX, LED 표시 등) PoE (IEEE 802.3af, Class 1) 전원 전원 입력 PoE PoE : IEEE 802.3af, 클래스 1 단자대 +12 ~ 48 VDC 소비 전력 0.07 A @ 24 VDC 기계 케이스 플라스틱 치수 97mm x 33mm x 126mm (W x L x H) 설치 Din-Rail 장착 환경 작동 온도 -25 ~ +75 °C 보관 온도 -30 ~ + 80 °C 습도 10 ~ 90 % RH, 비 응축

모델 (비 절연) GW-2212i  Modbus/TCP to RTU/ASCII 게이트웨이 with 2-포트 Ethernet 스위치 및 1 Isolated RS-232 포트 (RoHS) GW-2222i  Modbus/TCP to RTU/ASCII 게이트웨이 with 2-포트 Ethernet 스위치 및 2 Isolated RS-232 포트 (RoHS) GW-2232i  Modbus/TCP to RTU/ASCII 게이트웨이 with 2-포트 Ethernet 스위치 및 3 Isolated RS-232 포트 (RoHS) GW-2215i  Modbus/TCP to RTU/ASCII 게이트웨이 with 2-포트 Ethernet 스위치 및 1 Isolated RS-422/485 포트 (RoHS) GW-2225i  Modbus/TCP to RTU/ASCII 게이트웨이 with 2-포트 Ethernet 스위치 및 2 Isolated RS-422/485 포트 (RoHS) GW-2235i  Modbus/TCP to RTU/ASCII 게이트웨이 with 2-포트 Ethernet 스위치 및 3 Isolated RS-422/485 포트 (RoHS)
