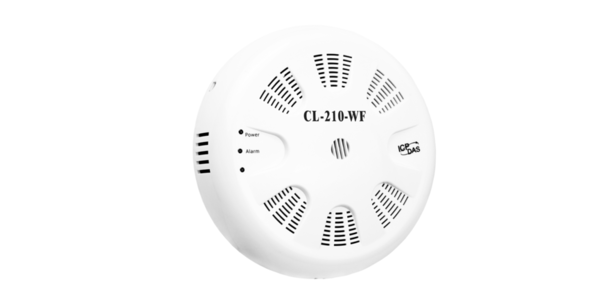

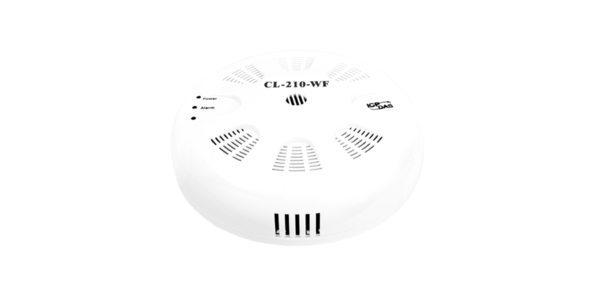

CL-210-WF/CL-211-WF/CL-212-WF/CL-213-WF
PM2.5(초미세 먼지)/CO/CO2/온도/습도/노점 원격 데이터 로거 모듈
~ NEW ~
모델명 : CL-210-WF/CL-211-WF/CL-212-WF/CL-213-WF
• PM2.5(초미세 먼지), CO, CO2, 온도, 습도 및 노점 측정 기록 가능
• 비 분산 적외선 (NDIR) CO2 센서
• 날짜 및 시간 스탬프가 있는 최대 450,000 개의 레코드
• 간단하고 강력한 소프트웨어 유틸리티, iOS APP 및 Android 앱 포함
• DCON 및 Modbus RTU/TCP 프로토콜 지원
• 이더넷 인터페이스를위한 MQTT 프로토콜 지원
• RS-485/이더넷/Wi-Fi 통신 인터페이스 포함
• 경보 또는 IAQ 장치 제어를위한 릴레이 출력
• IEEE802.11b/g/n 표준과 호환 가능
• 중복 전원 입력 포함 : PoE (IEEE 802.3af, Class 1) 및 DC 입력
• 무선 네트워크를위한 인프라 및 Limit-AP 모드 지원
• 천장 설치 또는 벽 장착
CL-200-WF는 Wi-Fi, Ethernet 및 RS-485 인터페이스가 포함 된 IAQ (Indoor Air Quality) 모니터링 모듈이며 IEEE802.11b/g/n 표준을 준수하는 WLAN 연결을 제공합니다.
대중적인 802.11 네트워크 인프라와 더불어서 모니터링 및 제어 시스템에 무선 연결을 통합하는 쉬운 방법을 제공합니다.
CL-200-WF 시리즈 데이터 로거 장치는 PM2.5, CO, CO2, 온도를 기록하는데 사용할 수 있습니다.
실시간 데이터는 무료 Windows 소프트웨어, iOS 앱 또는 Android 앱을 사용하여 데이터 로거와 동일한 로컬 네트워크에 연결하면, CL-200-WF 데이터 로거에 언제 어디서나 액세스 할 수 있습니다.
DCON, Modbus RTU 및 Modbus TCP와 같은 널리 사용되는 산업 프로토콜에 대한 지원이 제공됩니다.
이더넷 인터페이스의 경우 M2M(Machine-to-Machine)/IoT(Internet of Things) 연결 프로토콜인 MQTT도 지원합니다.
CL-200-WF 데이터 로거 장치는 RS-485, Ethernet, PoE 및 Wi-Fi 등 널리 사용되는 통신 인터페이스를 통해 연결할 수 있기 때문에 이 장치를 기존의 HMI 또는 SCADA 시스템에 쉽게 통합 할 수 있고, 분산 제어 시스템에서 유지 보수도 쉽게 할 수 있습니다.
■ IoT 애플리케이션용 MQTT 프로토콜 지원 (이더넷 인터페이스 전용)
MQTT 프로토콜은 센서와 모바일 장치간에 실시간 데이터를 효율적으로 교환하도록 설계되었습니다.
TCP/IP를 통해 작동하며 "machine-to-machine"(M2M) 및 "Internet of Things"응용 프로그램에서 현재 가장 많이 사용됩니다.
■ 언제 어디서나 실시간 데이터 가져오기 : 다중 플렛폼 원격 액세스 Software
CL-200-WF 데이터 로거의 실시간 데이터는 DL300 Utility, iOS/Android 앱을 사용하거나
또는 장치와 동일한 로컬 네트워크에 연결되어 있으면 일반 web browser를 사용하여
언제 어디서나 데이터 로거의 실시간 데이터에 접속할 수 있습니다.

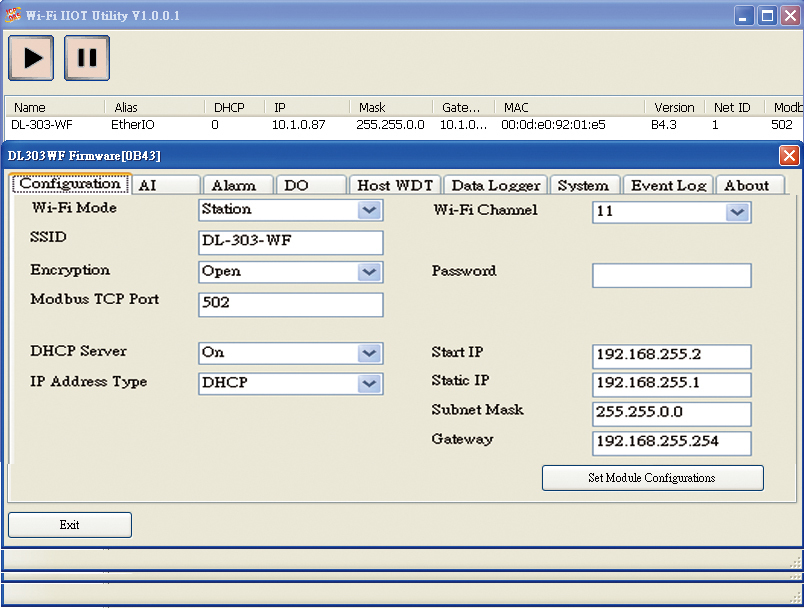

■ 간단하고 강력한 유틸리티 (Simple and Powerful CL-200-WF Utility)
DL-300 Utility를 사용하여 모듈을 구성하고, 실시간 데이터를 모니터링 할 수 있고,
CL-200-WF 모듈을 그룹화하여 분산 그룹의 상태를 관찰 및 관리할 수 있습니다.
또한, 로그 데이터를 CSV 파일로 변환하고 다운로드하여 산업 표준 소프트웨어 또는 분석용 스프레드 시트로 내보낼 수 있도록 설계된 강력한 툴(Powerful Tool)입니다.
■ CL-200-WF 시리즈의 실시간 데이터는 WF-IIOT-Utility 및 iOS 앱을 사용하여 언제 어디서나 액세스 할 수 있습니다.
- • 식품 또는 의약품 운송
- • 식품 및 음료 산업 (HACCP)
- • 혈액센터 및 약국
- • 건축 및 에너지 관리
- • 창고 관리
- • 박물관, 기록 보관소 및 갤러리
■ 실내 또는 지하 주차장 자동 모니터링 솔루션
실내 또는 지하 주차장의 대기 품질 자동화 시스템에 CL-200-WF 시리즈 모듈을 사용하여
PM2.5(초미세 먼지), CO, CO2, 온도, 습도 및 노점 등 건강과 안전 정보를 모니터링 할 수 있습니다.
| 모델명 | CL-210-WF | CL-211-WF | CL-212-WF | CL-213-WF |
| 시스템 | ||||
| PM2.5/CO/CO2/RH/T 경보 | Yes | |||
| 실시간 시계 | Yes | |||
| 데이터 로거 | Yes, 최대 450,000 개의 레코드 | |||
| 릴레이 출력 | Form A x 1, SPST 30 VDC@ 16A 또는 250VAC@ 16A | |||
| 통신 | ||||
| RS-485 포트 | 전송 속도 1200 ~ 115200 bps | |||
| Ethernet 포트 | 10/100 Base-TX, 8-핀 RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED 표시기) | |||
| 보안 | IP 필터 (화이트리스트) 및 비밀번호 (웹) | |||
| 프로토콜 | Modbus/RTU (RS-485), Modbus TCP (Ethernet, Wi-Fi) 및 MQTT (Ethernet) | |||
| 듀얼 워치 독 | Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능) | |||
| Wi-Fi 인터페이스 | ||||
| 안테나 | 안테나 = 1 dBi (PCB 안테나) | |||
| 출력 파워 | 18 dBm @ 1 DSSS, 14.5 dBm @ 54 OFDM | |||
| 감도 받기 | 1 DSSS에서 -95.7 dBm, 54 OFDM에서 -74.0 dBm | |||
| 표준 지원 | IEEE 802.11 b/g/n | |||
| 무선 모드 | 인프라 및 제한 AP | |||
| 암호화 | WEP, WPA 및 WPA2 | |||
| 전송 범위 | 50 미터 (LOS) | |||
| 전기 | ||||
| 터미널 블록에서 전원 공급 | +12 ~ +48 VDC | |||
| 소비 전력 | 2.8 W (최대) | 2.9 W (최대) | 3.0 W (최대) | 3.0 W (최대) |
| 기계적 | ||||
| 설치 | 천장 설치 / 벽 설치 | |||
| 보호 등급 | IP20 | |||
| 치수 (D x H) | Ø 150mm x 53mm | |||
| 환경 | ||||
| 작동 온도 | 0 ~ +50 °C | |||
| 보관 온도 | -30 ~ +75 °C | |||
| 습도 | 10 ~ 90 % RH, 비응축 | |||
| 모델명 | CL-210-WF | CL-211-WF | CL-212-WF | CL-213-WF |
| PM2.5 측정 | ||||
| 범위 | 0 ~ 400 μg/m3 | |||
| 해상도 | 1μg/m3 | |||
| 응답 시간 | <= 1 분 | |||
| 일산화탄소 측정 | ||||
| 범위 | - | 0 ~ 1000 ppm (전기 화학적) |
- | 0 ~ 1000 ppm (전기 화학적) |
| 해상도 | - | 1 ppm | - | 1 ppm |
| 정확도 | - | 측정 값의 ±5 % | - | 측정 값의 ± 5 % |
| 응답 시간 | - | 30 초 | - | 30 초 |
| 준비 시간 | - | 300 초 | - | 300 초 |
| CO2 측정 | ||||
| 범위 | 0 ~ 9999ppm (NDIR) | |||
| 해상도 | 1 ppm | |||
| 정확도 | 측정 값의 ±40ppm ± 3 % | |||
| 응답 시간 | 120 초 | |||
| 준비 시간 | 5 분 | |||
| 온도 측정 | ||||
| 범위 | -10 ~ +50 °C | |||
| 해상도 | 0.1 °C | |||
| 정확도 | ±0.6 °C | |||
| 상대 습도 측정 | ||||
| 범위 | 비 응축 상태에서 0 ~ 100 % RH | |||
| 해상도 | 0.1 % RH, 비 응축 | |||
| 정확도 | 비 응축 ±5 % RH | |||
| 노점 | ||||
| 범위 | 온도 및 상대 습도를 사용하여 계산 | |||
| 해상도 | 0.1 °C | |||
| CL-210-WF CR | Ethernet/RS-485/Wi-Fi 인터페이스 및 PoE 를 지원하는 원격 PM2.5/온도/습도/노점 데이터 로거 (RoHS) |
| CL-211-WF CR | Ethernet/RS-485/Wi-Fi 인터페이스 및 PoE 를 지원하는 원격 PM2.5/CO/온도/습도/노점 데이터 로거 (RoHS) |
| CL-212-WF CR | Ethernet/RS-485/Wi-Fi 인터페이스 및 PoE 를 지원하는 원격 PM2.5/CO2/온도/습도/노점 데이터 로거 (RoHS) |
| CL-213-WF CR | Ethernet/RS-485/Wi-Fi 인터페이스 및 PoE 를 지원하는 원격 PM2.5/CO/CO2/온도/습도/노점 데이터 로거 (RoHS) |
| EWB-C150 | CL-200 시리즈 용 외부 벽 상자 |
| CA-RJ45-04 | RJ45 케이블, 숫-암, 30cm (90º) |
