M-7019Z
10-채널 아날로그 입력 모듈
M-7019Z는 매우 정확한 열전대 측정을 위해 특별히 설계된 RS-485 인터페이스가 있는 10채널 범용 아날로그 입력 모듈이며, 각 채널에 대한 자동 냉 접점 보상(automatic cold-junction) 기능을 통해 온도 출력 일관성과 필드에서 안정적인 온도 출력을 보장합니다. 향상된 모델의 혁신적인 디자인은 이전 디자인보다 열전대 측정이 더 정확하도록 보장합니다.
열전대 입력 외에도 M-7019Z는 전압 및 전류 입력도 지원합니다.
전압 입력 범위는 ± 15mV ~ ± 10V이며, 전류 입력 범위는 +4 ~ + 20mA, 0 ~ + 20mA 또는 ± 20mA로 설정할 수 있습니다. 최대 10개의 서로 다른 유형의 아날로그 입력을 단일 모듈에 연결할 수 있습니다.
최대 240Vrms의 과전압 보호 기능이 제공됩니다. 또한, 열전대 및 +4 ~ + 20mA 입력 채널을 위한 채널별 오픈 와이어 감지 기능을 제공합니다.
▪ 10-채널 아날로그 입력
▪ 개별 채널 구성 가능
▪ 열전대 개방 감지 (Open Thermocouple Detection)
▪ 온도 출력 일관성
▪ 현장에서 안정적인 온도 출력
▪ 240 Vrms 과전압 보호

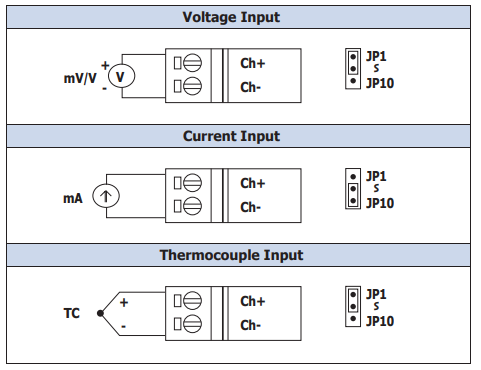

▪ 전류, 전압 및 열전대 입력을 점퍼로 선택 가능
▪ 4kV ESD 및 EFT 보호
▪ 3000 VDC 내부 모듈 절연
▪ 듀얼 워치독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
| 모델명 | M-7019Z | ||
| 통신 | |||
| 인터페이스 | RS-485 | ||
| Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | ||
| Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) | ||
| 전송 속도 | 1200 to 115200 bps | ||
| 프로토콜 | Modbus RTU, DCON | ||
| 듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | ||
| LED 표시기/디스플레이 | |||
| 시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | ||
| I/O LED 표시기 | - | ||
| 7-분절 LED 디스플레이 | - | ||
| 절연 | |||
| 모듈 내부 절연, Field-to-Logic | 3000 VDC | ||
| EMS 보호 | |||
| ESD (IEC 61000-4-2) | 각 터미널 ±4 kV 접점 | ||
| EFT (IEC 61000-4-4) | 전원선 ±4 kV | ||
| 전원 | |||
| 역극성 보호 | Yes | ||
| 입력 범위 | +10 ~ +30 VDC | ||
| 소비 전력 | 1.8 W | ||
| 기구 | |||

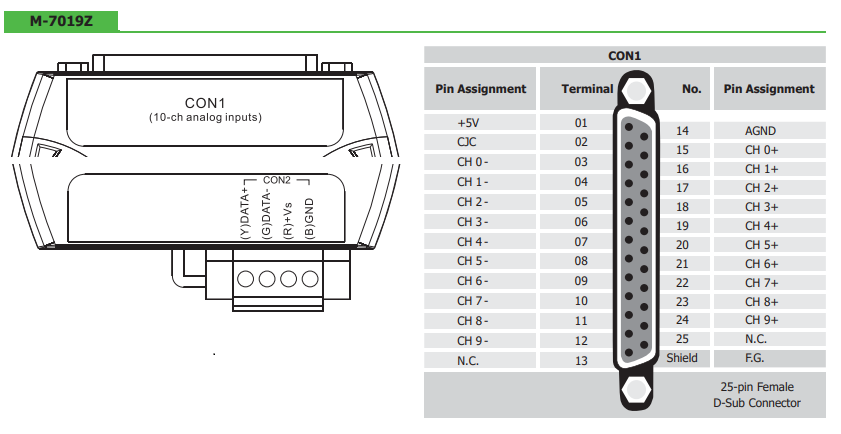

| 치수 (L x W x H) | M-7019Z | 116 mm x 73 mm x 35 mm | |

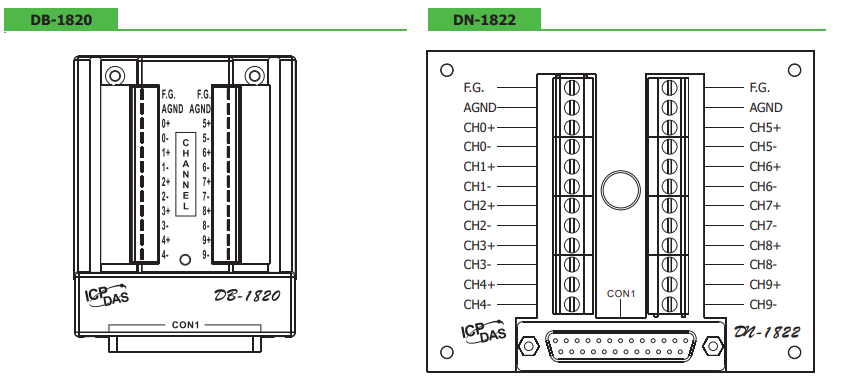

| DB-1820 | 78 mm x 65 mm x 22 mm | ||
| DN-1822 | 103 mm x 96 mm x 27 mm | ||

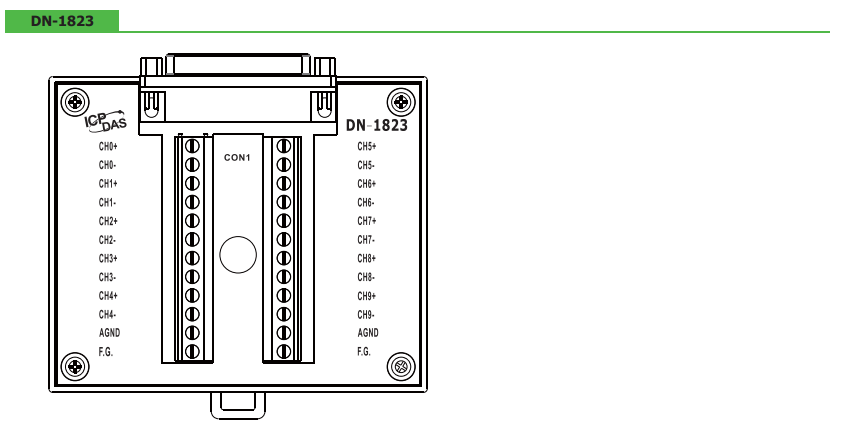

| DN-1823 | 103 mm x 100 mm x 27 mm | ||
| 설치 | DIN-Rail or Wall Mounting | ||
| 환경 | |||
| 작동 온도 | -25 to +75 °C | ||
| 보관 온도 | -40 to +85 °C | ||
| 습도 | 10 to 95 % RH, Non-condensing | ||
| 모델명 | M-7019Z | ||
| 아날로그 입력 | |||
| 채널 | 10 | ||
| 배선 | 차동(Differential) | ||
| 입력 범위 | 열전대 | J, K, T, E, R, S, B, N, C, L, M, LDIN43710 | |
| 전압 | ±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V |
||
| 전류 | ±20 mA , 0 ~ +20 mA, +4 ~ +20 mA (점퍼 선택 가능) | ||
| 해상도 | 16-bit | ||
| 정확도 | ±0.1% of FSR | ||
| 샘플링 속도 | 10 Hz (Total) | ||
| 입력 임피던스 | 전압 | 2 MΩ | |
| 전류 | 125 Ω | ||
| 열전대 | > 400 kΩ | ||
| 공통 전압 보호 | ±200 VDC | ||
| 개별 채널 구성 | Yes | ||
| 과전압 보호 | 240 Vrms | ||
| 오픈 와이어 감지 (열전대 전용) | Yes | ||
| 온도 출력 일관성 | Yes | ||
| 현장에서 안정적인 온도 출력 | Yes | ||

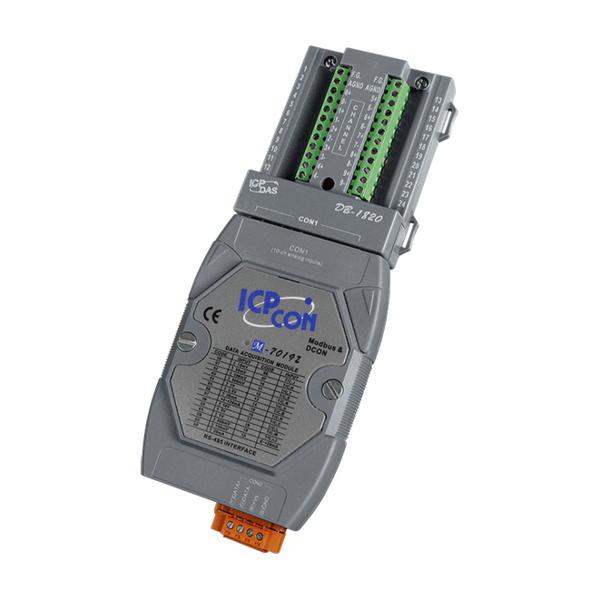

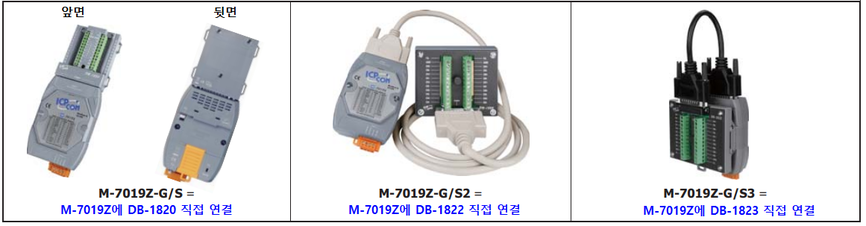

| M-7019Z-G/S CR | 10-채널 아날로그 입력 모듈 (전압,전류,열전대 입력), DCON & Modbus 프로토콜 (회색 커버) (RoHS) M-7019Z 모듈 & DB-1820 도터 보드 포함. |
|

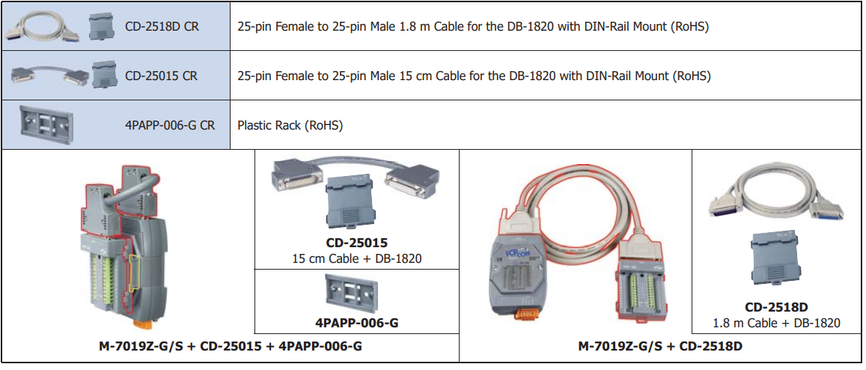

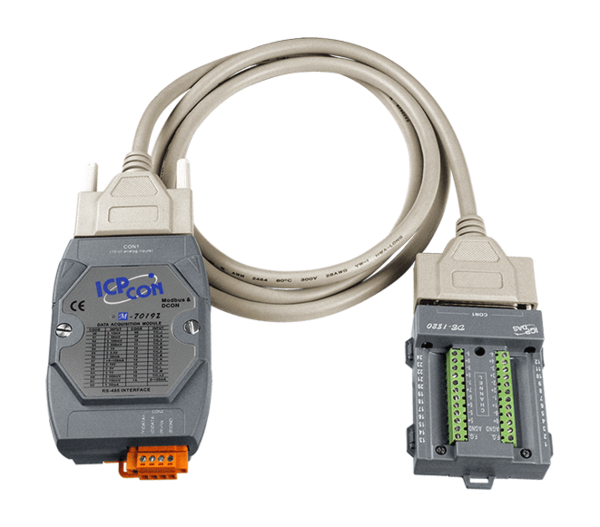

| M-7019Z-G/S2 CR | 10-채널 아날로그 입력 모듈 (전압,전류,열전대 입력), DCON & Modbus 프로토콜 (회색 커버) (RoHS) M-7019Z 모듈, DB-1822 도터 보드 1개 & CD-2518D 1.8 m 케이블 포함. |
|
| M-7019Z-G/S3 CR | 10-채널 아날로그 입력 모듈 (전압,전류,열전대 입력), DCON & Modbus 프로토콜 (회색 커버) (RoHS) M-7019Z 모듈, DN-1823 도터 보드 1개 & 15 cm 케이블 포함. |
|
| tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
| tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
| tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
| I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
| SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) | |
