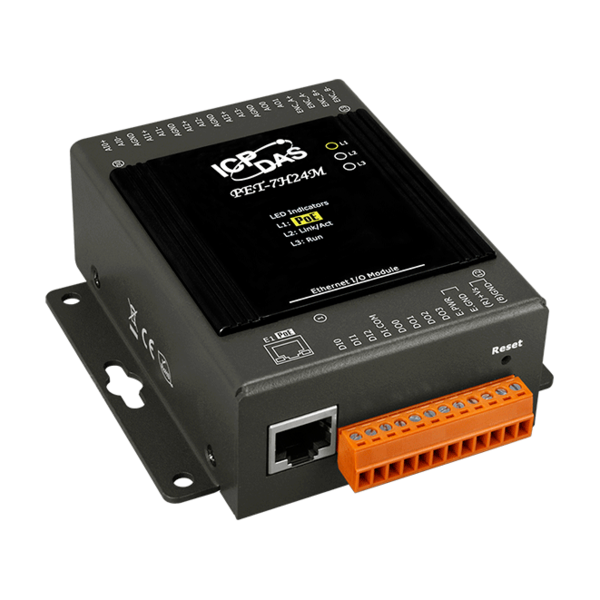

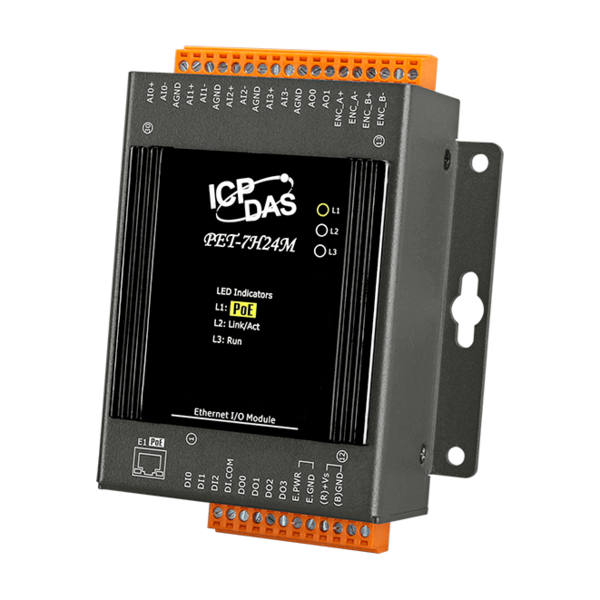

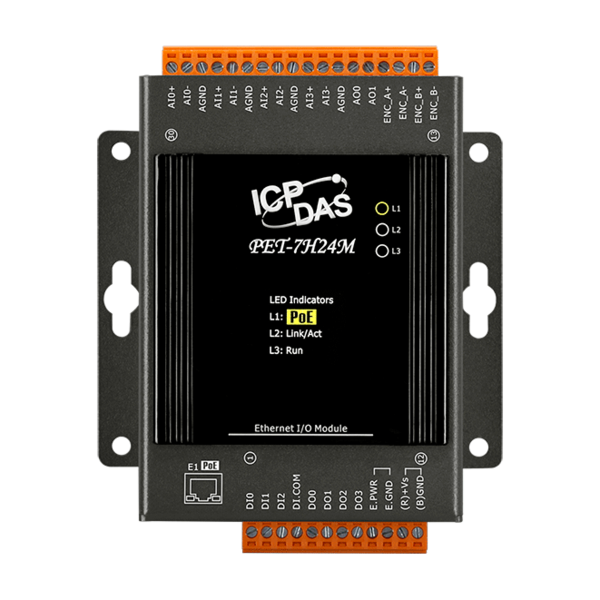

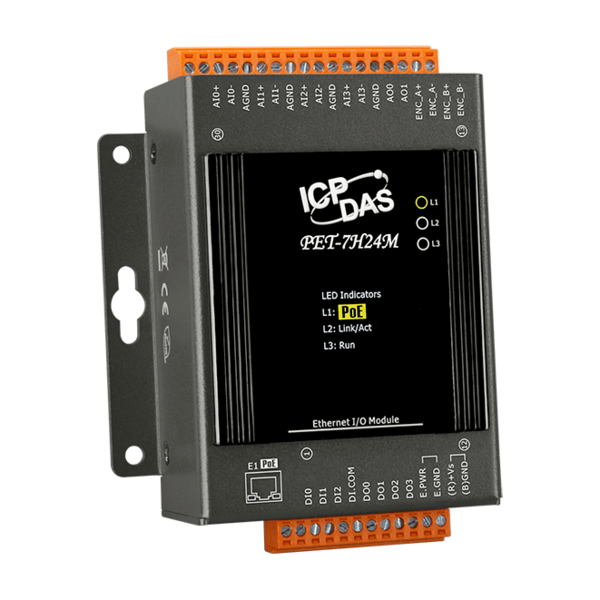

PET-7H24M
Ethernet 고속 데이터 수집 모듈 with 4-채널 AI, 2-채널 AO, 3-채널 DI, 4-채널 DO, 1-채널 Encoder 및 PoE
PET-7H24M은 네트워크를 통한 데이터 전송을 위한 이더넷 통신 포트가 내장 된 고속 데이터 수집 장치입니다.
4개의 고속 24-bit 차동 아날로그 입력 채널 (128kHz 샘플 및 4개 채널 모두 유지), 2개의 아날로그 출력, 3개의 디지털 입력 채널, 4개의 디지털 출력 및 1개의 인코더 입력 채널을 포함합니다.
이 모듈은 모든 아날로그 채널에서 프로그래밍 가능한 입력 범위를 제공하며, 디지털 출력은 단락 및 과부하 보호 기능이 있는 출력으로 설정 될 수 있습니다.
1채널 인코더 입력은 Quadrant, Pulse/Direction 또는 CW/CCW 입력 모드로 구성 할 수 있습니다
또한, 4kV ESD 보호와 2500VDC 모듈 내 절연을 제공합니다.
▪ 4개의 차동 아날로그 입력 채널 (해상도 24-bit)
▪ 실제 샘플 및 홀드 지원
▪ Sinc3 필터가 내장 된 24-bit ADC
▪ 최대 샘플 속도 : 최대 128 kS/s

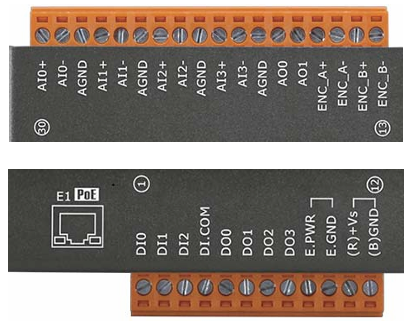

▪ Built-in I/O
□ AI : 4 채널
□ AO : 2 채널
□ DO : 4 채널
□ DI : 3 채널
□ Encoder : 1 채널

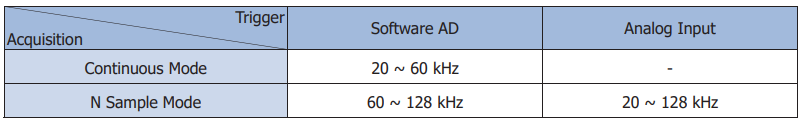

▪ 연속 및 N 데이터 샘플 데이터 전송 모드
▪ A/D 트리거 모드
1. 소프트웨어 트리거
2. 아날로그 입력 트리거
▪ 소프트웨어 지원
1. 지원되는 운영 체제
□ Windows 7/8/10 및 Linux
2. 소프트웨어 호환성
□ Microsoft VC, C#, VB.NET SDK API 및 데모
□ Windows 용 NI LabVIEW 툴킷 및 데모
□ Linux 용 C/C++ 라이브러리 및 데모
▪ 내장 10/100BASE-T 자동 협상, 자동 MDI/MDI-X 이더넷 포트
▪ 외부 전원 공급 장치 또는 POE 공급 옵션
| 모델명 | PET-7H24M | |||
| System 및 통신 | ||||
| Ethernet 포트 | 1 x RJ-45, 10/100 Base-TX | |||
| PoE | Yes | |||
| 보안 | Yes, Password 및 IP Filter | |||
| LED 표시기 | ||||
| 시스템 작동 | Yes | |||
| Ethernet Link/Act | Yes | |||
| PoE 전원 | Yes | |||
| 절연 (2-Way Isolation) | ||||
| Ethernet | 1500 VDC | |||
| I/O | 2500 VDC | |||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | ±4 kV 접점 각 단자 | |||
| ±8 kV 공기 무작위점 | ||||
| EFT (IEC 61000-4-4) | ±4 kV 전원 | |||
| 전원 | ||||
| 역극성 보호 | Yes | |||
| 단자대 전원 공급 | +12 ~ +48 VDC | |||
| 소비 전력 | 2.6 W | |||
| 기구 | ||||
| 치수 (L x W x H) | 76 mm x 120 mm x 38 mm | |||
| 설치 | DIN-Rail/Wall Mounting | |||
| 케이스 | 금속 | |||
| 환경 | ||||
| 작동 온도 | -25 to +75 °C | |||
| 보관 온도 | -30 to +80 °C | |||
| 습도 | 10 to 90 % RH, Non-condensing | |||
| 모델명 | PET-7H24M | |||

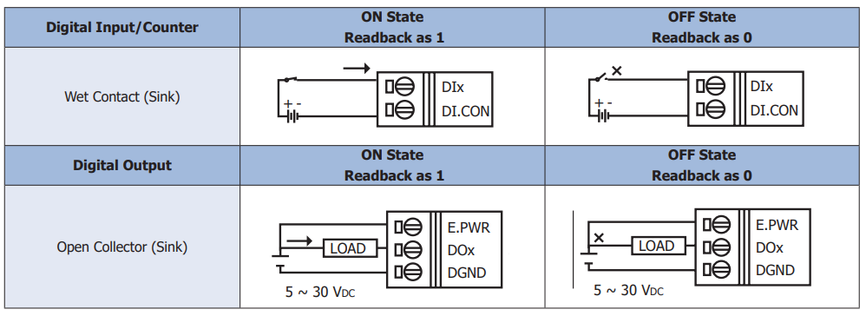

| 디지털 입력 | ||||
| 채널 | 3 | |||
| 접점 | Wet Contact | |||
| Sink/Source (NPN/PNP) | Sink/Source | |||
| On 전압 레벨 | +5 ~ +30 VDC | |||
| Off 전압 레벨 | 2 VDC (최대) | |||
| 입력 임피던스 | 10 kΩ | |||
| 절연 | 2500 VDC | |||

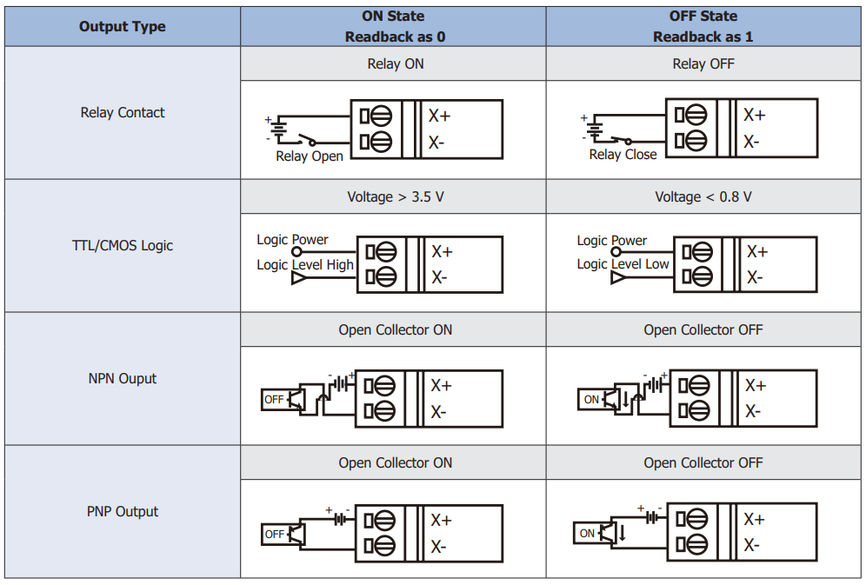

| 디지털 출력 | ||||
| 채널 | 4 | |||
| 타입 | Isolated Open Collector | |||
| Sink/Source(NPN/PNP) | Sink | |||
| 부하 전압 | +5 ~ +30 VDC | |||
| 부하 전류 | 100 mA at 25°C | |||
| 단락 회로 보호 | Yes | |||
| 과부하 보호 | 1.3 A | |||
| 절연 | 2500 VDC | |||

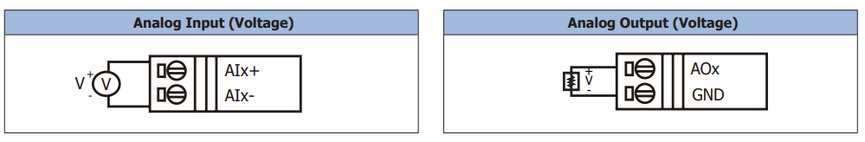

| 아날로그 입력 | ||||
| 채널 | 4 differential Simultaneously | |||
| 해상도 | 24-bit | |||
| 샘플링 속도 | 128 kS/s (각 채널) | |||
| Bipolar 입력 (프로그래머블) | ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V, ±300 mV, ±150 mV, ±75 mV, ±40 mV, ±20 mV | |||
| FIFO Size | 4 k 샘플 | |||
| 정확도 | ±0.01 % of FSR @ ±10 V; ±0.02 % of FSR @ ±5 V, ±2.5 V; ±0.02 % of FSR @ ±1.25V, ±0.625 V; ±0.1 % of FSR @ ±300 mV, ±150 mV; ±0.1 % of FSR @ ± 75 mV, ±40 mV; ±0.2 % of FSR @ ±20 mV | |||
| AD Trigger 모드 (프로그래머블) | Software/Analog InputTrigger | |||
| 입력 임피던스 | 2 MΩ | |||
| 아날로그 출력 | ||||
| 채널 | 2 | |||
| 타입 | ±10 V, ±5 V, 0 ~ 5 V, 0 ~ 10 V | |||
| 해상도 | 12-bit | |||
| 정확도 | ±0.01 % of FSR @ ±10 V, ±5 V, 0 ~ 10 V; ±0.02 % of FSR @ 0 ~ 5 V | |||
| 출력 용량 | 10 V @ 20 mA | |||
| Slew Rate | 0.83 V/us | |||
| Encoder 입력 | ||||
| 카운터 | 32-bit | |||
| Encoder 모드 | Quadrant /CW/ CCW and Pulse/Dir | |||
| 카운팅 속도 | Quadrant Counting: 2 MHz (최대) CW/CCW: 6 MHz (최대) Pulse/Dir: 6 MHz (최대) |
|||
| On 전압 레벨 | +3.5 ~ +5 VDC | |||
| Off 전압 레벨 | +0.8 VDC (최대) | |||
| 프로그래머블 디지털 필터 | 0.55 ~ 33.3 μs (7 steps) | |||
| 절연 | 2500 VDC | |||
| PET-7H24M CR | Ethernet 고속 데이터 수집 모듈 with 4-채널 AI, 2-채널 AO, 3-채널 DI, 4-채널 DO, 1-채널 Encoder 및 PoE (RoHS) | |||
