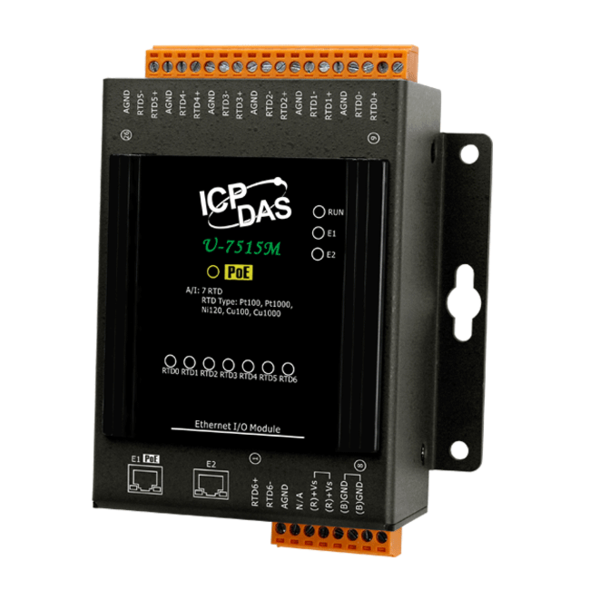

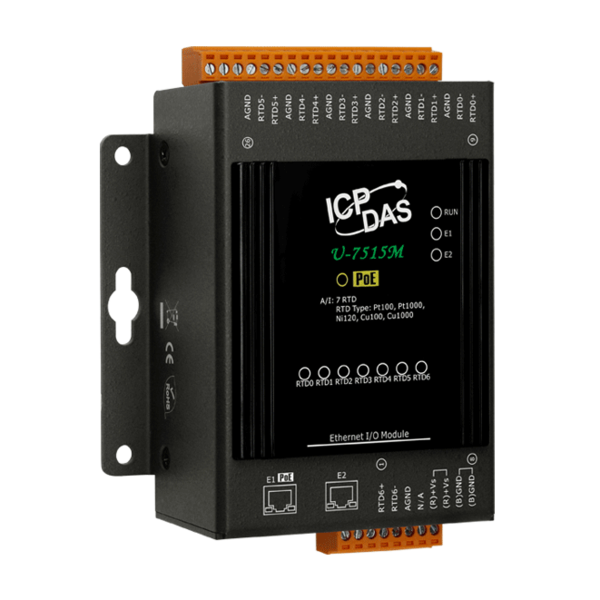

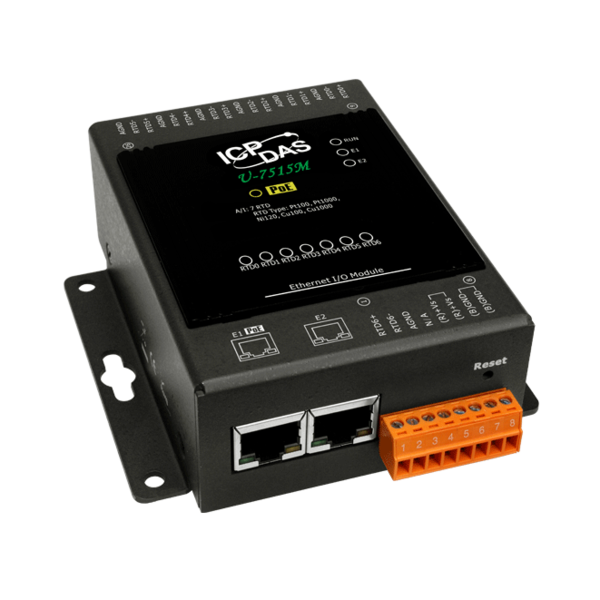

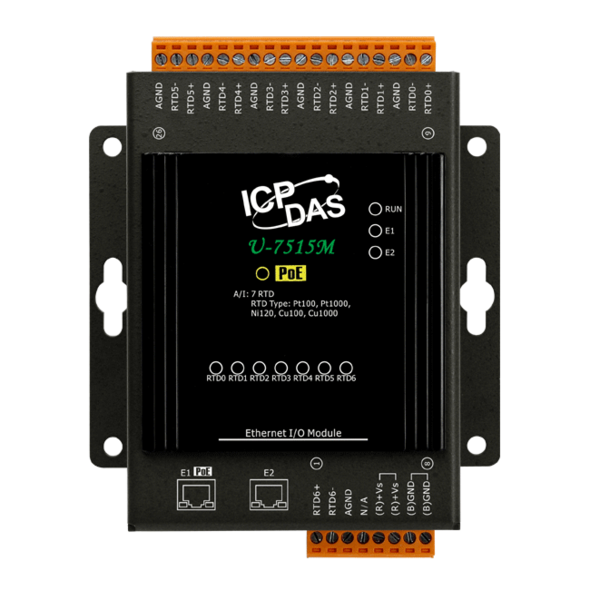

U-7515M
OPC UA I/O 모듈 (2-포트 Ethernet Switch) with 7-채널 RTD 입력
U-7515 M 7개의 RTD 입력 채널을 제공하는 UA I/O 모듈입니다.
Ethernet switch 2개가 내장 되어 있어서 데이지 체인 토폴로지를 구현할 수 있고, 케이블 연결이 훨씬 쉽고 전체 케이블 및 스위치 비용을 절감할 수 있습니다. IEEE 802.3af (Class 2) 호환 PoE(Power over Ethernet) 사양을 지원합니다. PoE가 가능한 네트워크로부터 Ethernet Pair를 통해 전원을 받을 수 있습니다. 이러한 특징은 시스템 설계 간소화, 공간 절약, 배선과 전원 소켓을 줄이는데 더 큰 유연성과 효율성을 제공합니다. 외부 앱이 추가적으로 필요하지 않도록 Web UI를 제공하여 웹 브라우즈를 통해 쉽고 빠르게 모듈 구성(configure)/제어(control)/모니터링(monitor)을 하고 연결 및 IO 상태를 확인할 수 있습니다.
산업용 통신에서 UA I/O는 OPC UA Server/Client, MQTT Client 및 RESTful API 프로토콜(모든 통신을 동시에 실행 가능)을 제공합니다. 사용자는 경우에 따라서 네트워킹 모드(networking mode)를 선택할 수 있습니다. 그리고 내장된 I/O 채널의 값을 클라우드 시스템 또는 현장 제어 시스템으로 표시, 분석 또는 전략을 수행할 수 있도록 지원합니다. 또한 아날로그 신호는 더 읽기 쉬운 값으로 변환할 수 있도록 스케일링을 지원합니다. 논리 함수 규칙인 IF, THEN, ELSE를 지원하여 I/O 및 가상 포인트에 대한 논리적 조건(condition)/동작(action)을 설정할 수 있습니다 ; 특정 시간에 설정된 규칙을 실행하는 스케줄 기능 제공 ; RESTful API 기능을 지원, HTTP 또는 HTTPS를 통해 I/O 및 가상 포인트를 읽기(read)/쓰기(write) 할 수 있습니다.
▪ OPC UA 서버/클라이언트, MQTT 클라이언트프로토콜 지원
▪ HTTP 및 HTTPS를 통한 RESTful API 지원
▪ OPC UA, MQTT, RESTful API 동시 실행 지원
▪ 아날로그 신호 변환을 위한 스케일링 지원
▪ 논리 함수 규칙 설정 지원: IF, THEN, ELSE
▪ 특정 시간에 설정된 규칙 실행
▪ 장치 추적을 위한 I/O 변경 기록 지원 (이벤트 로그)
▪ IoTstar 클라우드 관리 소프트웨어 지원
▪ 웹 사용자 인터페이스를 제공하는 내장 웹 서버
▪ I/O 채널 : 7 x RTD 입력
▪ 데이지 체인 토플리지를 위한 듀얼 포트 이더넷 스위치
▪ IEEE 802.3af-호환 PoE (Power Over Ethernet)
| 모델명 | U-7515M | |||
| System | ||||
| CPU | 32-bit CPU (400 MHz) | |||
| Watchdog Timer | 모듈, 통신 (프로그래밍 가능) | |||
| 2-Way 절연 | ||||
| 양방향 절연 | I/O: 3000 VDC | |||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | ±4 kV 각 단자 접점, ±8 kV 공기 무작위점 | |||
| EFT (IEC 61000-4-4) | ±2 kV 전원선 | |||
| Surge (IEC 61000-4-5) | ±2 kV 전원선 | |||
| LED 표시기 | ||||
| 상태 | Run, Ethernet, I/O | |||
| Ethernet | ||||
| 포트 | 2 x RJ-45 , 10/100 Base-TX, Swtich Ports (LED 표시기) | |||
| PoE | Yes | |||
| LAN bypass | Yes | |||
| 보안 | ID, Password 및 IP Filter | |||
| 전원 | ||||
| 역극성 보호 | Yes | |||
| 소비 전력 | 3.2W | |||
| PoE 전원 공급 | IEEE 802.3af, Class 2 | |||
| 단자대 전원 공급 | +12 ~ +48 VDC | |||
| 기계 | ||||
| 치수 (W x L x H) (mm) | 97 x 120 x 47 (W x L x H) | |||
| 설치 | DIN-Rail 장착 | |||
| 환경 | ||||
| 작동 온도 | -25 to +75 °C | |||
| 보관 온도 | -30 to +80 °C | |||
| 습도 | 10 to 90 % RH, 비응축 | |||
| 모델명 | U-7515M | ||
| 아날로그 입력 | |||
| 채널 | 7 | ||
| 유형 | RTD (2-wire, 3-wire) | ||
| 센서타입 | Pt100, Pt1000, Ni120, Cu100, Cu1000 | ||
| 저항 측정 | 3.2 kΩ (max.) | ||
| 해상도 | 16-bit | ||
| 정확도 | ±0.5% | ||
| 샘플링 속도 | 12 samples/second (Total) | ||
| 입력 임피던스 | > 1 MΩ | ||
| Common Mode Rejection | 150 dB | ||
| Normal Mode Rejection | 100 dB | ||
| 과전압 보호 | 120 VDC | ||
| 개별 채널 구성 | Yes | ||
| 3-선 RTD 리드 저항 제거 | Yes | ||
| 단선 감지 | Yes | ||
| Zero Drift | ±0.5 μV/°C | ||
| Span Drift | ±20 μV/°C | ||
| U-7515M CR | OPC UA I/O 모듈 (7-채널 RTD 입력, 2-포트 이더넷 스위치) (RoHS) | |||
