U-7502M
- 제품명
- U-7502M
- 용도
- OPC UA I/O 모듈
- 특성
- 3-채널 AI, 6-채널 DI, 3-채널 릴레이 출력
- 제조사
- ICPDAS(대만)
U-7502M
OPC UA I/O 모듈 (2-포트 Ethernet Switch) with 3-채널 아날로그 입력, 6-채널 아디지털 출력, 3-채널 릴레이 출력
Ì Introduction
U-7502M은 아날로그 입력 3개, 디지털 입력 6개, 릴레이 출력 3개 채널을 제공하는 UA I/O 모듈입니다.
데이지 체인 토폴로지(daisy-chain topology)를 구현하기 위한 듀얼 포트 이더넷 스위치(dual-port Ethernet Switch)가 내장되어 있습니다. 케이블링이 훨씬 쉽고 총 케이블 및 스위치 비용을 줄일 수 있습니다. 이는 IEEE 802.3af(클래스 2) 규격 PoE(Power over Ethernet) 사양을 따릅니다. 이더넷 쌍(Ethernet pairs)을 통해 PoE 지원 네트워크에서 전원을 받을 수 있습니다. 이 기능은 유연성과 효율성을 높여 시스템 설계를 단순화하고 공간을 절약하며 배선 및 전원 소켓을 줄입니다.
웹 브라우저를 통해 모듈 구성/제어/모니터링, 연결 및 I/O 상태를 확인할 수 있는 Web UI를 제공합니다. 쉽고 빠르며 추가 앱이 필요하지 않습니다.
산업용 통신에서 UA I/O는 OPC UA Server/Client, MQTT Client 및 RESTful API 프로토콜을 제공합니다(모든 통신을 동시에 실행할 수 있음). 사용자는 상황에 따라 네트워킹 모드를 선택할 수 있습니다. 그리고 표시, 분석 또는 전략을 위해 내장된 I/O 채널의 값을 클라우드 시스템이나 필드 제어 시스템으로 전송합니다.
아날로그 신호를 보다 읽기 쉬운 값으로 변환할 수 있도록 스케일링을 지원합니다.
논리 함수 규칙 설정인 IF, THEN, ELSE를 지원하여 I/O 및 가상 포인트에 대한 논리 조건/동작을 설정할 수 있습니다.
특정 시간에 설정된 규칙을 실행하는 스케줄 기능을 제공합니다.
ESTful API 기능을 지원하며, HTTP 또는 HTTPS를 통해 I/O 및 가상 포인트를 읽고 쓸 수 있습니다.
Ì Features
▪ OPC UA Server/Client 및 MQTT Client 프로토콜 지원
▪ HTTP 및 HTTPS를 통한 RESTful API 지원
▪ OPC UA, MQTT 및 RESTful API 동시 실행 지원
▪ 아날로그 신호 변환을 위한 스케일링 지원
▪ 논리 함수 규칙 설정 지원 : IF, THEN, ELSE
▪ 일정 지원 : 특정 시간에 설정된 규칙 실행
▪ 이벤트 로그 지원 : 장치 추적을 위해 I/O 변경 기록
▪ IoTstar 클라우드 관리 소프트웨어 지원
▪ 웹 사용자 인터페이스(Web User Interface)를 제공하는 내장 웹 서버(Web Server)
▪ I/O 채널 : 3 x AI, 6 x DI 및 3 x 릴레이 출력
▪ 데이지 체인 토폴로지(Daisy-Chain Topology)를 위한 듀얼 포트 이더넷 스위치
▪ IEEE 802.3af 호환 PoE(Power over Ethernet)
Ì Software Specification
| 프로토콜 (Protocol) | |
|
OPC UA Server / Client |
|
|
MQTT Client |
|
|
RESTful API |
|
|
기능 (Function) |
|
|
구성용 (Web Interface for Configuration) |
|
|
스케일링 |
|
|
보안 |
|
|
규칙 설정 |
|
|
일정 |
|
|
이벤트 로그 |
|
|
IoTstar 설정 |
|
Ì System Specification
|
CPU 모듈 |
|
|
CPU |
32-bit CPU (400 MHz) |
|
워치독 타이머 |
모듈, 통신(프로그래밍 가능) |
|
절연(Isolation) |
|
|
2-way Isolation |
I/O: 2500 VDC |
|
EMS 보토 |
|
|
ESD (IEC 61000-4-2) |
±4 kV 접점 (각 터미널) ±8 kV 공기 (무작위점) |
|
EFT (IEC 61000-4-4) |
±2 kV (전원선) |
|
Surge (IEC 61000-4-5) |
±2 kV (전원선) |
|
LED 표시기 |
|
|
상태 |
Run, Ethernet, I/O |
|
Ethernet |
|
|
포트 |
2 x RJ-45, 10/100 Base-TX, Swtich Ports |
|
PoE |
Yes |
|
LAN bypass |
Yes |
|
보안 |
ID, 암호 및 IP Filter |
|
전원 |
|
|
역극성 보호 |
Yes |
|
소비전력 |
4.1 W |
|
PoE 전원 공급 |
IEEE 802.3af, Class2 |
|
단자대 전원공급 |
+12 to +48 VDC |
|
기구 |
|
|
치수 (mm) |
97 x 120 x 47 (W x L x H) |
|
설치 |
DIN-Rail 장착 |
|
환경 |
|
|
작동 온도 |
-25 °C ~ +75 °C |
|
보관 온도 |
-30 °C ~ +80 °C |
|
습도 |
10 ~ 90% RH, 비응축 |
Ì I/O Specification
|
아날로그 입력(Analog Input) |
|
|
채널 |
3 (Differential) |
|
타입 |
전압(Voltage), 전류(Current) |
|
범위 |
±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V 0 to 20 mA, ±20 mA, 4 to 20mA(점퍼 선택 가능) |
|
해상도 |
16-bit |
|
정확도 |
일반 모드: ±0.1% 고속 모드: ±0.5% or better |
|
샘플링 속도 |
일반 모드: 10 샘플/초 (Total) 고속 모드: 50 샘플/초(Total) |
|
입력 임피던스 |
전압: 2 MΩ 전류: 125 Ω |
|
공통 모드 제거 |
86 dB (min.) |
|
일반 모드 제거 |
100 dB |
|
과전압 보호 |
240 Vrms |
|
과전류 보호 |
50 mA at 110 VDC (최대) |
|
개별 채널 구성 |
Yes |
|
단선 감지 |
Yes |
|
Zero Drift |
±20 μV/°C |
|
Span Drift |
±25 ppm/°C |
|
절연(Isolation) |
±400 VDC, |
|
디지털 입력/카운터(Digital Input/Counter) |
|
|
채널 |
6 |
|
타입 |
Wet Contact |
|
Sink/Source (NPN/PNP) |
Sink/Source |
|
ON 전압 레벨 |
+10 ~ +50 VDC |
|
OFF 전압 레벨 |
+4 VDC (max.) |
|
최대 카운터 |
4,294,967,295 (32-bit) |
|
주파수(Frequency) |
100 Hz |
|
최소 펄스폭 (Pulse Width) |
5 ms |
|
입력 임피던스 |
10 kΩ, 0.5W |
|
과전압 보호 |
+70 VDC |
|
릴레이 출력(Relay Output) |
|
|
채널 |
3 |
|
타입 |
Power Relay, Form A (SPST N.O.) |
|
접점 정격 |
5 A @ 250 VAC/24 VDC (Resistive Load) |
|
작동 시간 |
6 ms (Typical) |
|
복구 시간 |
3 ms (Typical) |
|
전기적 내구성 |
10^5 ops. |
|
기계적 내구성 |
2 × 10^7 ops. |
|
파워 옴 값(Power on Value) |
프로그래밍 가능 |
|
안전 값(Safe Value) |
프로그래밍 가능 |
Ì Wire Connection
Ì Pin Assignments

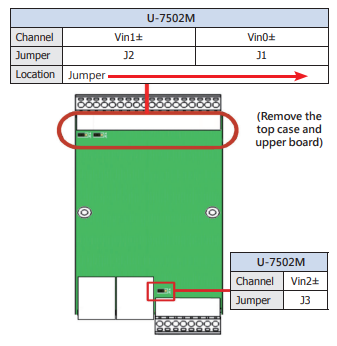

Ì Jumper Location

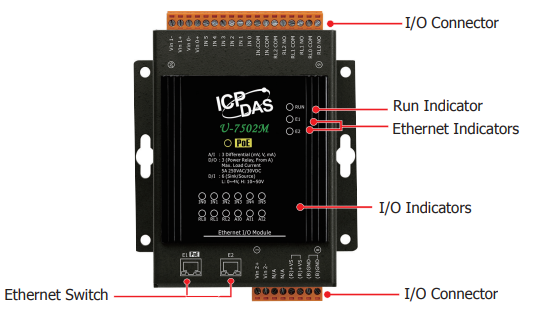

Ì Appearance
Ì Dimension (mm)
Ì Order Information
|
U-7502M CR |
OPC UA I/O 모듈 with 3-채널 AI, 6-채널 DI, 3-채널 relay outputs 및 2-포트 Ethernet Switch. (RoHS) |
