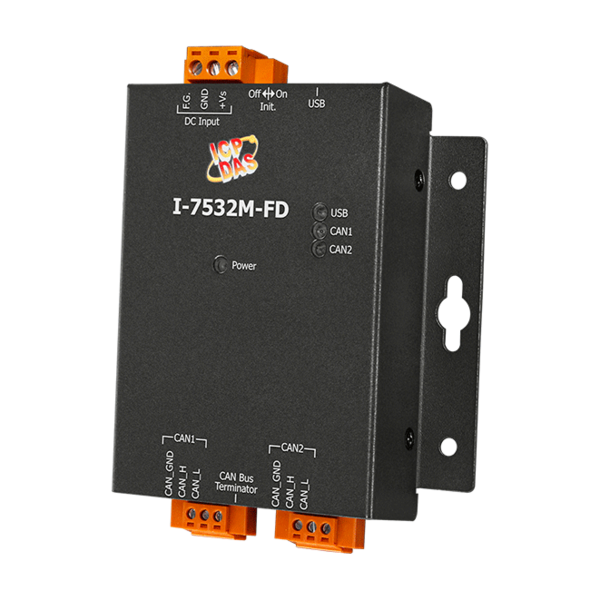

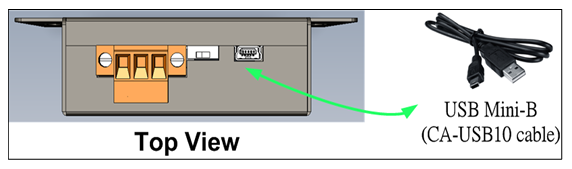

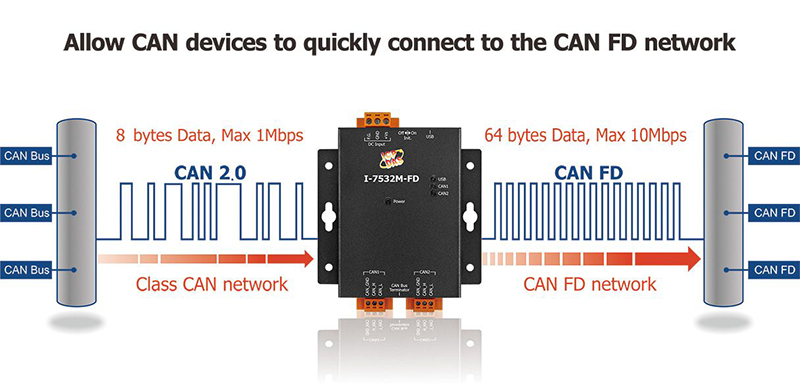

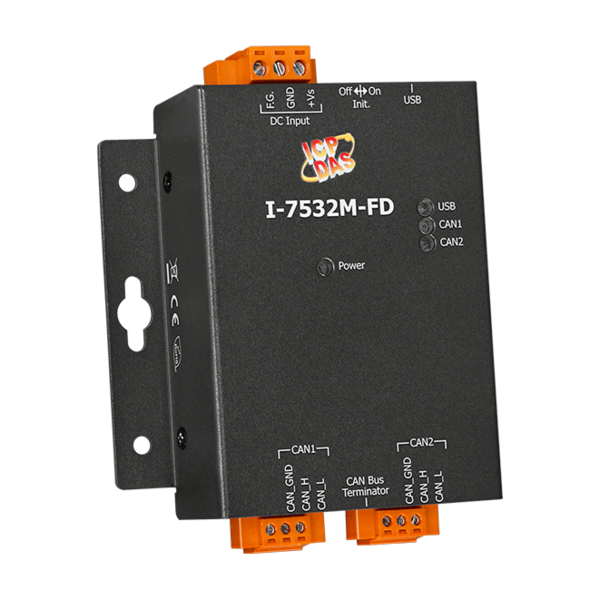

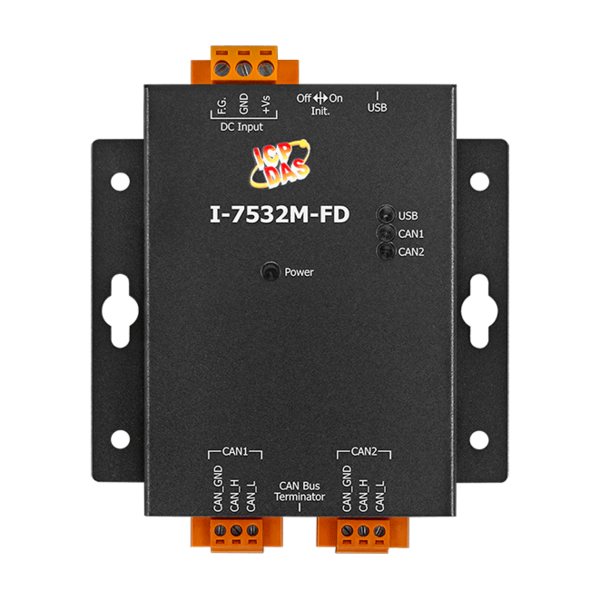

I-7532M-FD는 두 개의 CAN/CAN FD 네트웨크 간의 연결을 설정하는데 사용되는 로컬 CAN/CAN FD (CAN with Flexible Data-Rate) 브리지입니다. bus loading capacity을 늘리고, 통신 거리를 확장하고, 서로 다른 전송 속도를 가진 CAN/CAN FD 네트워크를 연결하고 CAN 및 CAN FD 네트워크 간의 메시지 변환을 지원할 수 있습니다. I-7532M-FD는 CAN to CAN, CAN to CAN FD, CAN FD to CAN 및 CAN FD to CAN FD로 메시지 변환을 지원합니다. 또한, 일부 특정 메시지 변환을 위해 frame mapping rule, merging rule(여러 CAN 메시지를 하나의 CAN FD 메지시로 결합) 및 splitting rule (하나의 CAN FD 메시지를 여러 CAN 메시지로 분할)을 지원합니다. 사용자는 이러한 규칙을 자신의 애플리케이션에 자유롭게 사용할 수 있습니다. USB 포트를 PC에 연결한 후, 사용자는 I-7532-FD Utility tool을 사용하여 모듈의 전송 속도와 규칙을 구성할 수 있습니다. 그런 다음 사용자는 모듈을 간단하고 쉽게 사용할 수 있습니다.

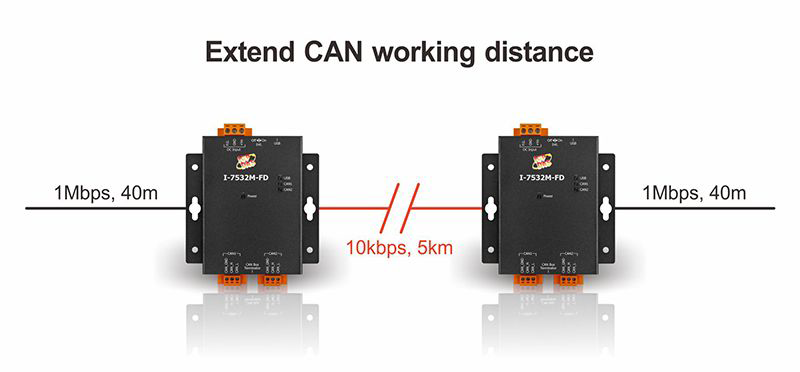

(1) CAN bus 네트워크 거리 연장

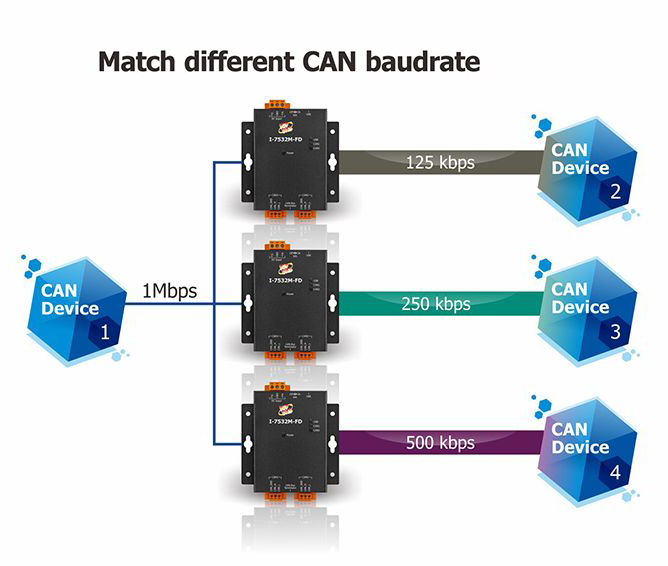

(2) 전송 속도가 다른 두 개의 CAN bus 네트워크 연결
(3) CAN bus 네트워크의 노드 수를 늘림
(4) CAN 네트워크에서 동일한 CAN 장치를 여러 개 통합

• ■  제어 시스템
• ■  빌딩 자동화
• ■  공장 자동화
• ■  분산 데이터 수집

■  ISO 11898-2 표준 호환
■  CAN specification 2.0 A/B 및 FD 호환
■  ISO 및 Non-ISO (Bosch) 표준에 대한 CAN FD 지원 전환 가능
■  CAN FD bit 전송률 : 데이터 필드 100 kbps에서 10000 kbps까지
■  CAN bit 전송률 : 10 kbps에서 1000 kbps까지
■  CAN Bus message filter 구성 지원
■  CAN/CAN FD frame forwarding rule, mapping rule, merging rule 및 splitting rule 지원
■  Utility tool을 통해서 CAN 네트워크 상태 분석 지원
■  각 포트의 메시징 트래픽은 최대 10,000 fps
■  각 포트의 전송 속는 매우 유연하고 다를 수 있음

주의: 최대 CAN FD 데이터 전송 속도는 구체적인 작동 조건(케이블 길이, 네트워크 토폴로지, 설정,...)등에 따라 초과될 수 있지만, 도달할 수 없습니다.
